Nube de puntos para usuarios CAD II | Escáner láser 3D
Segunda entrega donde explicamos cómo trabajar con nube de puntos en AutoCAD. Hoy explicamos el segundo de los procesos necesarios para que un usuario CAD pueda beneficiarse de trabajar con escáner láser 3D, pero aún no trabaje con modelos 3D
Como ya explicamos en el blog anterior, es posible generar ortofotos a partir de nube de puntos e integrarlas en AutoCAD, aunque también es posible insertar una nube de puntos directamente en AutoCAD.
1.Digitalizamos el activo con escáner láser 3D

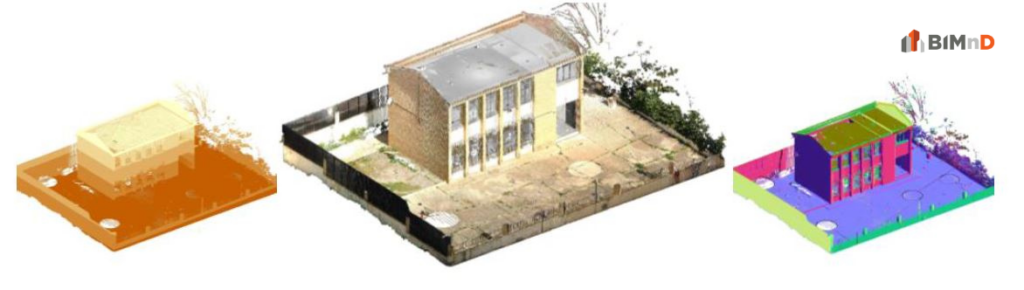

El primer paso común a todos los proyectos es generar la nube de puntos. Para ello, en BIMnD contamos con diferentes herramientas de digitalización: escáner láser 3D terrestre y móvil. Cada escáner cuenta con unas características diferentes que nos permiten adaptarnos a las necesidades de cada proyecto.
Una vez nos desplazamos al espacio y realizamos la digitalización, tras el procesado de los datos correspondiente, obtenemos una nube de puntos, generalmente en formato e57-rcp.
2. Inserción de nube de puntos en AutoCAD
Antes de empezar a trabajar, debemos considerar una serie de puntos para un correcto trabajo como son las coordenadas, la escala o el directorio raíz.
Una vez realizados los pasos previos, únicamente tendremos que seleccionar el archivo de nube de puntos y abrirlo dentro del software.
3. Recorte de la nube

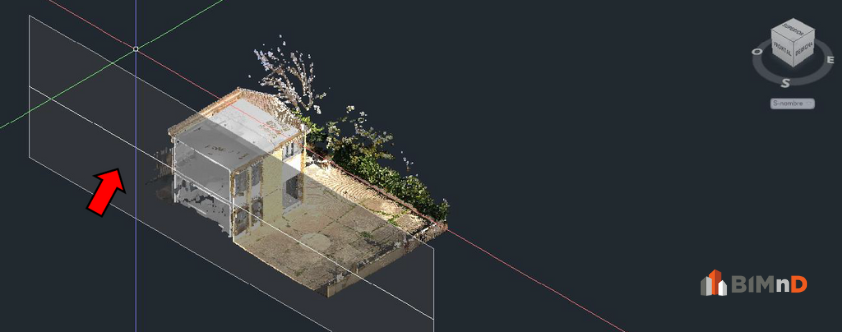

Cuando nuestra nube está insertada el siguiente paso es empezar a trabajar con ella. Usaremos la orden de corte frontal, posterior, inferior, para que nos haga un recorte de la nube de puntos adaptada a nuestras necesidades.
4. Delinear
Por último, solo nos queda dibujar sobre la sección previamente creada. Sin olvidar hacerlo siempre con referencia a la nube de puntos.
En BIMnD te ayudamos con el proceso completo de SCAN to CAD, desde digitalizar los activos con las últimas tecnologías de escáner láser 3D, preparar tu fichero de trabajo para iniciar el modelado 3D o delineado CAD, hasta la entrega de documentación terminada en CAD o 3D que requiera tu proyecto.
