Descubre por qué un catálogo BIM en Revit con familias paramétricas no es solo una biblioteca de componentes, sino una herramienta estratégica para la eficiencia y la precisión en tus proyectos BIM.
En el entorno BIM, la eficiencia, la precisión y la colaboración son pilares fundamentales. Una de las herramientas más potentes para lograrlo son las familias paramétricas de Revit, especialmente cuando están bien organizadas en un catálogo.
Estos componentes inteligentes no solo representan la geometría de un objeto, sino que también contienen información valiosa y la capacidad de adaptarse a diferentes especificaciones con facilidad.
Este artículo trata sobre la creación de un catálogo de familias BIM útil, reutilizable y coherente para mejorar tus procesos de modelado.
Tabla de contenidos
¿Qué son las familias paramétricas?
Las familias paramétricas son objetos BIM que contienen geometría y datos configurables.
A diferencia de un modelo 3D estático, una familia paramétrica puede adaptarse en tamaño, forma o propiedades. Y se pueden organizar en forma de catálogo, estableciendo una colección organizada y estandarizada de componentes de Revit, para optimizar tu flujo de trabajo.
Estas familias son la base de cualquier modelo BIM desarrollado en Revit y permiten:
- Automatizar tareas repetitivas.
- Mantener la coherencia de diseño.
- Mejora la coordinación.
- Aumentar la precisión en la documentación.
Por ejemplo: una puerta que cambia de ancho o tipo de marco según el proyecto. O algo más pequeño como una unión de conducto que varíe en cuanto a dimensiones, material, especificaciones técnicas, e incluso número de conexiones.

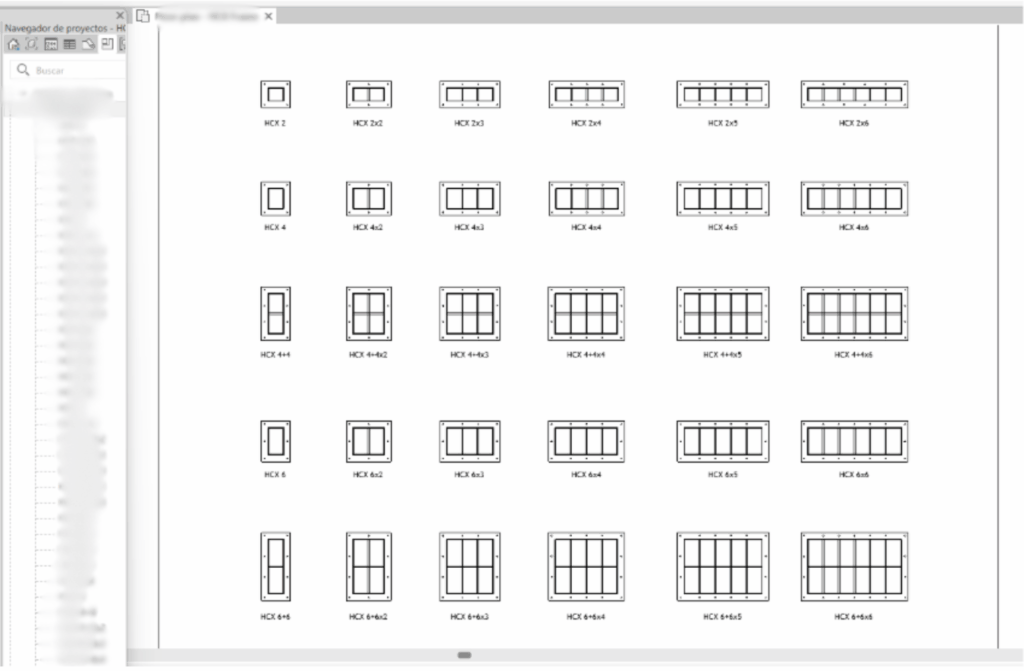

Un catálogo bien estructurado permite centralizar, estandarizar y reutilizar las familias en múltiples proyectos. Concretamente, se traduce en:
Además, los catálogos pueden ser compartidos dentro de una organización o incluso publicados para clientes o proveedores.
¿Cómo organizar tu catálogo de familias paramétricas en BIM?
La clave está en la clasificación lógica. Aquí algunos criterios comunes:
- Por tipo de producto: puertas, ventanas, mobiliario, equipos HVAC, etc.
- Por fabricante: ideal cuando trabajas con productos comerciales.
- Por disciplina: arquitectura, estructura, instalaciones.
- Por uso: genéricas, detalladas, para planificación o visualización.
¿Cómo crear tu propio catálogo de familias paramétricas?
En Grupo BIMnD contamos con amplia experiencia en la creación de catálogos de familias BIM, lo que nos ha permitido desarrollar un flujo de trabajo flexible y adaptado a las necesidades específicas de cada proyecto.
Paso 1: Estructura lógica y documentación
Es importante definir desde el inicio cómo se va a organizar tu catálogo, ya que se trata de construir una base sólida para tus proyectos futuros.
Usa carpetas claras, acompañadas de documentación (manual de uso, capturas, descripciones, …). Especificaciones sobre cada familia con su versión, fecha de edición, autor y usos recomendados.
En definitiva, usar una estructura que facilite la búsqueda y el mantenimiento a lo largo del tiempo.
Paso 3: Buenas prácticas para la reutilización

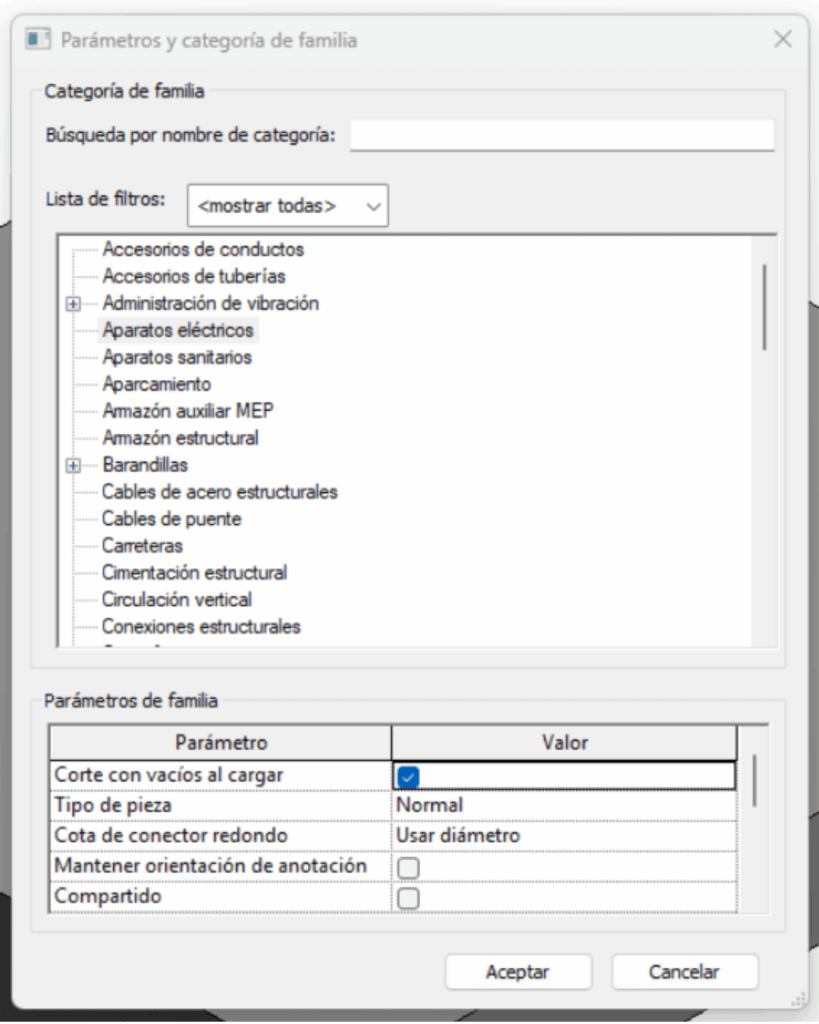

- Usa plantillas de familia adecuadas para cada componente (por ejemplo, Métrica Puerta.rft para una puerta).

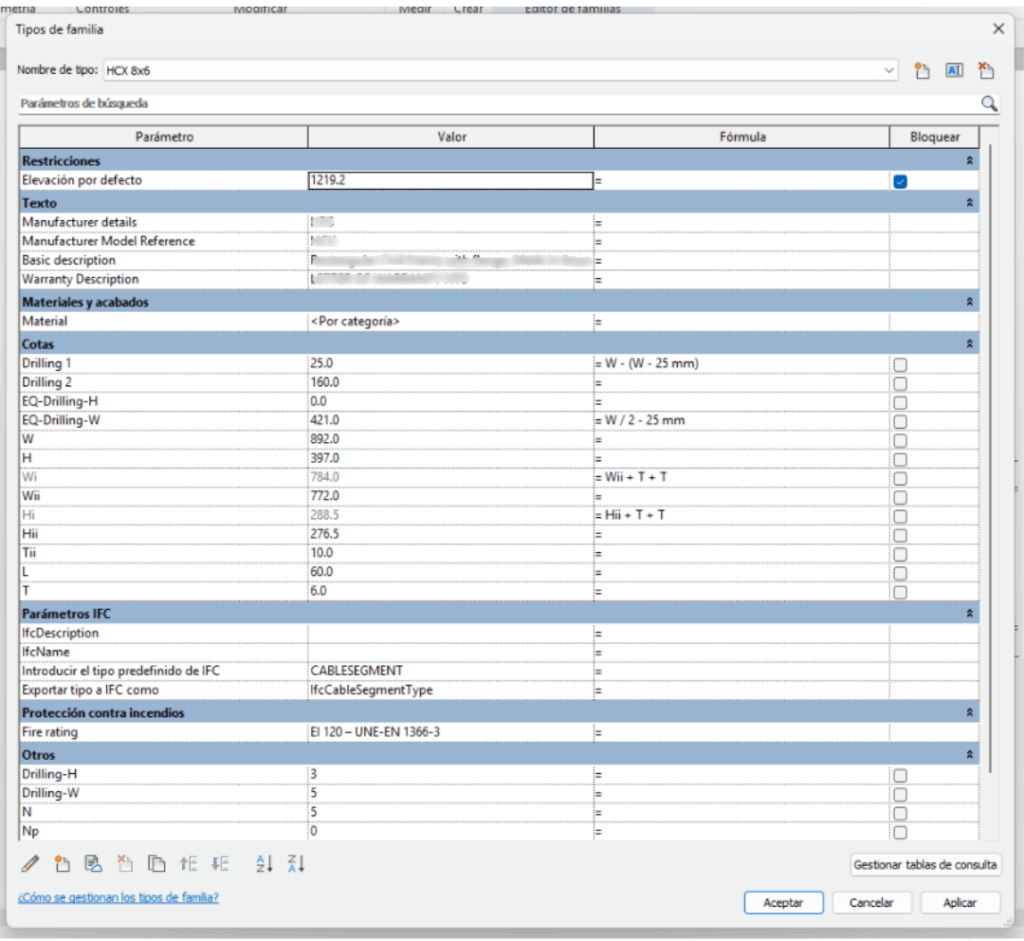

- Usa siempre parámetros compartidos para asegurar la consistencia.
- Agrupa tipos similares dentro de una misma familia (usando tipos de familia).
- Controla correctamente los niveles de detalle, la visibilidad y los materiales.
- Evita elementos innecesarios o demasiado pesados.
Catálogos paramétricos por sector
La versatilidad de Revit permite adaptar los catálogos según el tipo de disciplina o industria. Lo que permite a cada equipo trabajar con las herramientas que mejor se adaptan a su labor, para cada una de estas áreas:
- Arquitectura
Catálogo de puertas, ventanas, mobiliario y muros cortina. Deben incluir parámetros como material, ancho, alto, tipo de apertura, entre otros.
- Estructura
Perfiles metálicos, cimentaciones, conexiones, prefabricados. Aquí es clave que las familias tengan precisión geométrica y sean ligeras.
- MEP
Equipos HVAC, luminarias, tuberías, accesorios. Estas familias suelen ser más complejas y deben tener conectores y datos técnicos adecuados.
Errores comunes al crear familias paramétricas BIM
Crear y usar familias paramétricas puede ser complejo, incluso usuarios avanzados cometen errores al modelar o usar familias. Aquí te mostramos algunos de los errores más comunes que debemos evitar:
- Usar versiones del software actualizadas: eso puede implicar que no tenga interoperabilidad con anteriores versiones, y que limite el número de usuarios que la utilicen.
- Peso excesivo: una familia demasiado detallada puede ralentizar el modelo. Modela solo lo necesario y utiliza la visibilidad para controlar el detalle. (Por ejemplo: cuando anidamos una familia dentro de otra, se pueden anidar hasta en tres saltos, de ser más, habría que plantear crear una nueva familia, ya que nos podría dar fallos por las posibles restricciones).
- Parámetros mal gestionados: evita duplicar o usar nombres poco descriptivos.
- Parámetros compartidos incorrectamente: no es un error al uso, pero aporta información no gráfica al modelo. Ya que, si no usas parámetros compartidos, la información de tus familias no se mostrará correctamente en las tablas de planificación del proyecto.
- Falta de control de visibilidad: objetos que aparecen en vistas donde no deberían. (Por ejemplo: una familia con detalles 3D se verá igual en un plano de planta de 1:100 que en uno de 1:50, lo que puede saturar los gráficos y hacer el plano ilegible).

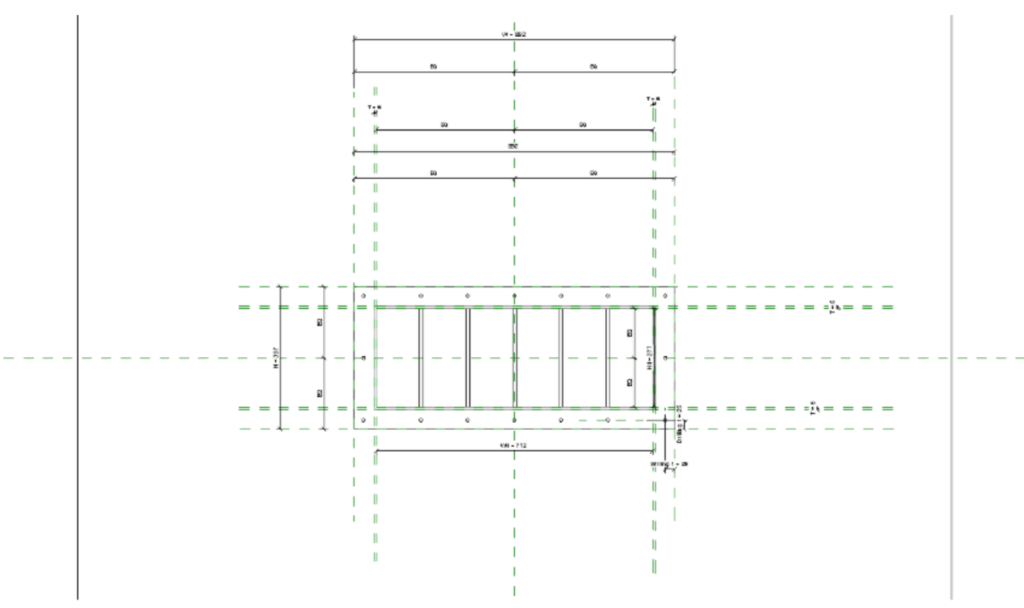

- Referencias geométricas incorrectas: líneas o planos de trabajo mal colocados afectan el comportamiento en el modelo. Especialmente, para alojar parámetros, puede hacer que la familia no se comporte como esperas al cambiar sus dimensiones.
Invertir tiempo en crear un catálogo BIM en Revit de familias paramétricas bien estructurado es una inversión estratégica que transforma la forma en que trabajas. Al estandarizar y organizar tus componentes, mejora el flujo de trabajo, asegura la calidad del modelo, en cuanto a eficiencia y precisión, y facilita la colaboración en cualquier fase del proyecto. Ya sea que trabajes solo o en colaborativo, adoptar esta práctica te pondrá un paso adelante en la implementación de BIM.
— Autora: Lucía García
