¿Qué es el LOD en metodología BIM?
LOD, del inglés «Level Of Development», es un indicador que nos dice el nivel de desarrollo que en cada caso tiene o se ha de ejecutar en el modelo bim de cualquier edificación o infraestructura.
A través del LOD sabrás el nivel de datos, parámetros y geometría de los que está dotado un modelo BIM. Esto, de forma directa, puede hacerse evidente en el aspecto visual del modelo resultante en 3D, pero no todos los parámetros son visibles observando el modelo virtual, pudiendo ser necesario interactuar con el mismo para conocer la profundidad del nivel de desarrollo (ej. datos sobre el proveedor de un elemento o instrucciones de instalación).

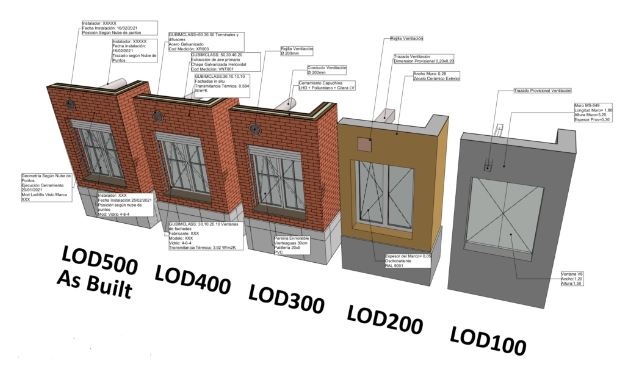

LOD (clic en la imagen para ampliar en otra ventana)
Fuente:
Morea Nuñez, J.M. & Zaragoza Angulo, J.M. (2015) Guía práctica para la implantación de entornos BIM en despachos de arquitectura técnica. Madrid: Editorial Fe d’erratas
Están establecidos los siguientes niveles LOD:
LOD 100: se trata de un nivel de aspecto físico, propuesta visual o de diseño conceptual que viene a equivaler a un 20% de la cantidad de información total posible.
LOD 200: se considera un nivel básico o esquematizado que incluye información dimensional parametrizada y viene a equivaler a un 40% de la cantidad de información total posible.
LOD 300: en este nivel los elementos ya incluyen funciones determinadas, además de sus dimensiones geométricas y corresponde a un 60% de la cantidad de información total posible.
LOD 400: ya en este nivel los elementos cuentan con la información de un LOD 300 + los parámetros de un modelo concreto, fabricante, coste, etc. y se contempla ya a nivel de proyecto de contratación o construcción, equivaliendo a un 80% de la cantidad de información total posible.
LOD 500: a este nivel se le conoce como «AS BUILT», es decir, hace referencia a un nivel en el que el modelo es una la réplica de gran fidelidad a la edificación ya construida. Este nivel se entiende que contiene el 100% de la información total posible, aunque realmente no tiene por qué ser así, como a continuación aclararemos.
Pero ¿a que estándar podemos acudir cuando tengamos dudas de que necesitamos para un LOD determinado de las diferentes partes de nuestro edificio?
En BIMnD nos apoyamos en el Documento LEVEL OF DEVELOPMENT (LOD) SPECIFICATION desarrollado por BIMForum como un estándar. Puedes consultarlo aquí: https://bimforum.org/lod/

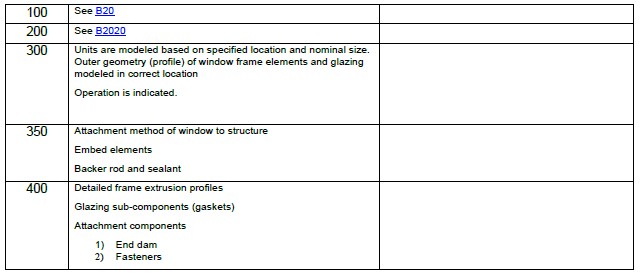

Si en un momento determinado, necesitamos saber por ejemplo, cómo es una ventana a LOD200, mediante este documento de apoyo podemos concretar que tiene que incluir y que no de una manera sencilla.
De esta forma, queda claro que debemos modelar y hasta donde tenemos que llegar.
Es importante pensar que se entiende a mayor LOD más características descritas de los elementos que componen el modelo BIM, pero esto no tiene que ser estricto en el sentido en que cada LOD puede no necesitar determinada información irrelevante para los objetivos del proyecto y aunque en general siempre tendrá más desarrollo que su LOD antecesor, no todos los elementos han de tener ese nivel.
De forma general, un LOD 300 contiene la información gráfica suficiente para la generación de planos a escala 1:100/1:50. Como hemos visto descrito anteriormente, por cima de ese LOD 300, aumentamos el nivel de desarrollo introduciendo Información a los elementos. Ya que la parte Gráfica no tiene sentido seguir aumentando su detalle. Si es necesario se apoyará de otra documentación como secciones de detalle para definir completamente, mediante anexo de planos/esquemas.
Si modelásemos todas las ventanas con los perfiles extruidos a máximo nivel de detalle gráfico (o los descargamos de alguna web de objetos BIM y no seleccionamos el nivel de detalle gráfico acorde), tenemos que pensar en cuanto será el peso de nuestro modelo, y valorar la capacidad de nuestros equipos para mover y trabajar ese modelo tan pesado. Por ello lo razonable es si queremos aumentar el nivel de desarrollo de esa ventana, nos limitamos a modelarla con el nivel Gráfico que nos marca el LOD300 y le añadimos toda la información necesaria para obra/taller mediante como son documentos de detalle anexos/insertados, fabricante, modelo, transmitancia térmica, clasificación GUBIMCLASS, código de medición de proyecto, etc.. todo insertado en elemento modelado, suficiente para que con ese LOD400 podamos realizar la ejecución del elemento ventana.
En esta línea cabe recordar que el modelo BIM es un elemento vivo que permite ser alimentado de forma gradual, según las necesidades/fases del proyecto y por tanto no tiene sentido llevarlo a un LOD 500 si con un LOD 300 se obtiene toda la información necesaria para cubrir los objetivos del proyecto.
Es habitual que los clientes (los profesionales decisores) soliciten el nivel máximo sin necesitarlo, con el consiguiente gasto de tiempo y dinero innecesarios, cuando realmente una de las ventajas y de las esencias de la metodología BIM es esa interoperabilidad y actividad latente que permite una evolución del modelo fiel y precisa sin anticipaciones innecesarias.
En las diferentes fases de un proyecto BIM será necesario un diferente LOD que irá evolucionando según los objetivos BIM y necesidades del cliente final.
Tenemos que tener en cuenta que el nivel de desarrollo de un modelo BIM (LOD) es el promedio de LODs de los diferentes elementos que componen el modelo, es decir, puede que no todos los elementos necesiten o simplemente no tengan el mismo nivel de desarrollo y por tanto, debe tenerse en cuenta la suma de elementos y sus respectivos niveles de desarrollo para promediar el verdadero LOD del modelo en su conjunto.
Por encima de ese LOD400 (útil para el uso del modelo en Obra), tendremos el LOD500 que contendrá toda la información de ejecución como ejemplo, fecha de instalación/ejecución, número de serie, instalador, detalles necesarios para el plan de mantenimiento, etc. Esto es lo que se le denominará un modelo As-Built. (Tal cual está construido).
Por lo tanto, entendemos que durante el transcurso de la obra, el modelo se ha de modificar, recopilando y añadiendo toda la información necesaria para completar ese modelo previo a la obra que pueda dar lugar a un LOD500. Esto es totalmente necesario si se quiere dar ese uso al Modelo BIM.
Como vemos gráficamente lo ideal, para que el modelo sea útil y manejable, es que tenga el mismo nivel gráfico que un LOD300, pero con toda la información suficiente, de cara a obra (LOD400) y para el mantenimiento del edificio (LOD500).
En demasiadas ocasiones, proyectos BIM resultan ser un fracaso, al tener un nivel gráfico tan alto que los ordenadores/tablets no pueden soportar tal volumen de información gráfica.
Esto ocurre cuando erróneamente se piensa que LOD quiere decir Detalle en vez de Desarrollo.
Como siempre decimos lo importante del BIM es la I.

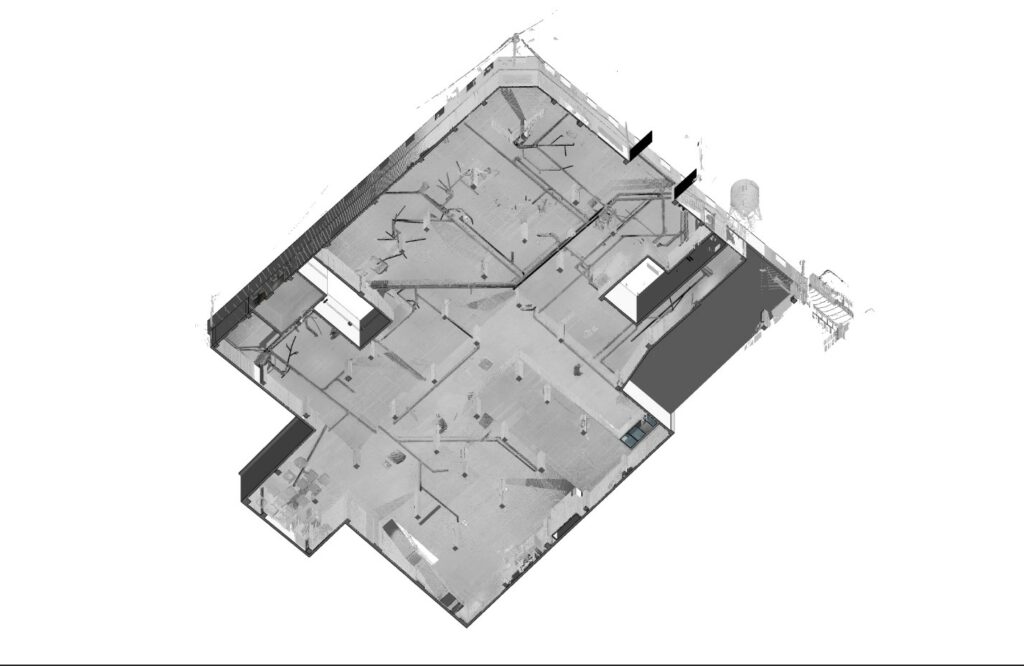

Pero si realmente un LOD 500 queremos que sea As-Built, necesitamos apoyarnos de un escáner láser que genere una nube de puntos nos permita ver que la geometría sea exacta al 100×100. Ya que en el transcurso de la obra, la ejecución ha podido sufrir variaciones respecto a lo proyectado en el modelo previo a la obra.
Por ello siempre recomendamos sucesivos escaneos en las diferentes fases de obra para que la actualización del modelo inicial sea fiel a la realidad.
Pensemos en las instalaciones, y lo posibles cambios en su trazado que puedan sufrir en obra por algún motivo. El modelo final a LOD500 para su uso en Mantenimiento debe reflejar la realidad de los trazados de las diferentes instalaciones, de otro modo no tendría sentido. Es por ello que nuestros clientes nos encargan un escaneo una vez terminadas las instalaciones, previo (por ejemplo) a la colocación del falso techo. De esa forma pueden modificar el modelo y adaptarlo a la realidad de la obra.
Es muy importante abordar el modelado BIM partiendo de las necesidades reales del cliente (de su proyecto), tanto las necesidades primarias como las finales. Es precisamente de esas necesidades de donde se debe desprender el LOD necesario a alcanzar en los diferentes elementos para conseguir así los objetivos identificados con la mayor agilidad, precisión y ahorro económico.
