Captura 3D y procesamiento de datos: Catedral de Baeza
Digitalización 3D de la Catedral de Baeza
Catedral de Baeza
Captura de datos 3D y procesamiento de nube de puntos
Dron fotogramétrico, Mobile Mapping y procesamiento de datos
Nube de puntos georreferenciada, ortofotografías y modelo digital unificado
Conservación, restauración y análisis técnico del patrimonio
El reto
La Catedral de Baeza requería una digitalización integral que permitiera disponer de una representación precisa y georreferenciada de todo el edificio, tanto en sus espacios exteriores como interiores. El principal desafío consistía en documentar con exactitud geometrías complejas, elementos ornamentales, bóvedas y zonas de difícil acceso que no podían registrarse adecuadamente mediante métodos tradicionales.
El cliente necesitaba una base de información fiable que sirviera como soporte para futuras labores de conservación, restauración y análisis técnico, garantizando además la máxima precisión en la toma de datos y reduciendo la necesidad de múltiples visitas al edificio
El proceso
Para abordar el proyecto se diseñó una estrategia de captura multidisciplinar combinando tecnologías especializadas para exteriores e interiores. El objetivo era generar un modelo digital completo del monumento, manteniendo un elevado nivel de precisión y detalle en todas sus áreas.
Planificación y georreferenciación
Se realizó el estudio previo del edificio y la planificación de las distintas fases de captura. Además, se establecieron puntos de control en tierra (GCP) para garantizar la correcta georreferenciación de toda la información obtenida.
Captura aérea de los exteriores

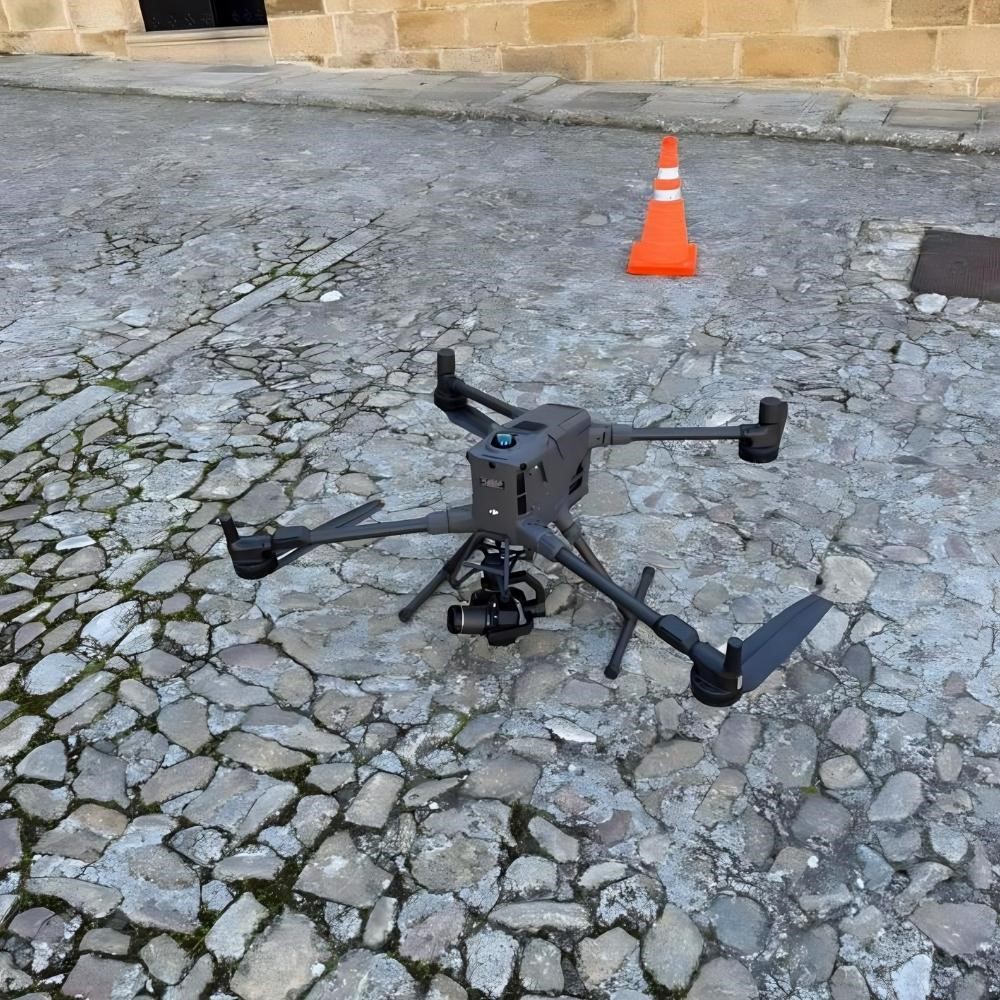

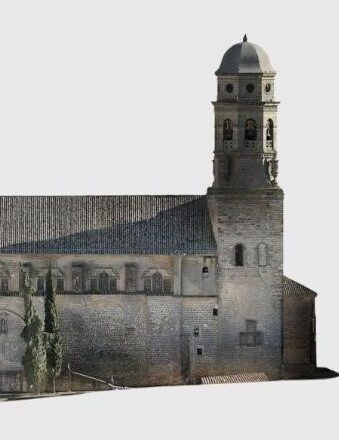

La documentación exterior se llevó a cabo mediante vuelos fotogramétricos con dron, obteniendo imágenes de alta resolución que permitieron generar nubes de puntos densas y ortofotografías detalladas de fachadas, cubiertas y elementos arquitectónicos.
Digitalización de espacios interiores

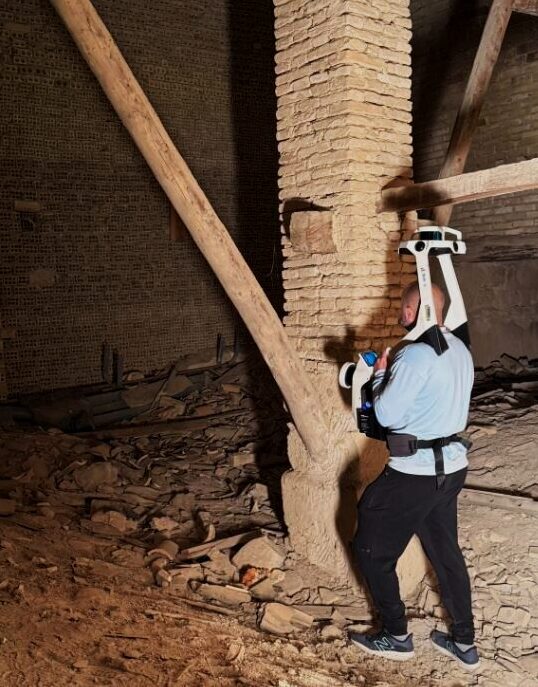

Para la captura de los espacios interiores se empleó tecnología Mobile Mapping, permitiendo registrar de forma rápida y precisa bóvedas, columnas, elementos decorativos y zonas de difícil acceso, incluyendo áreas bajo cubierta que hasta el momento no disponían de documentación precisa
Integración y procesamiento de datos

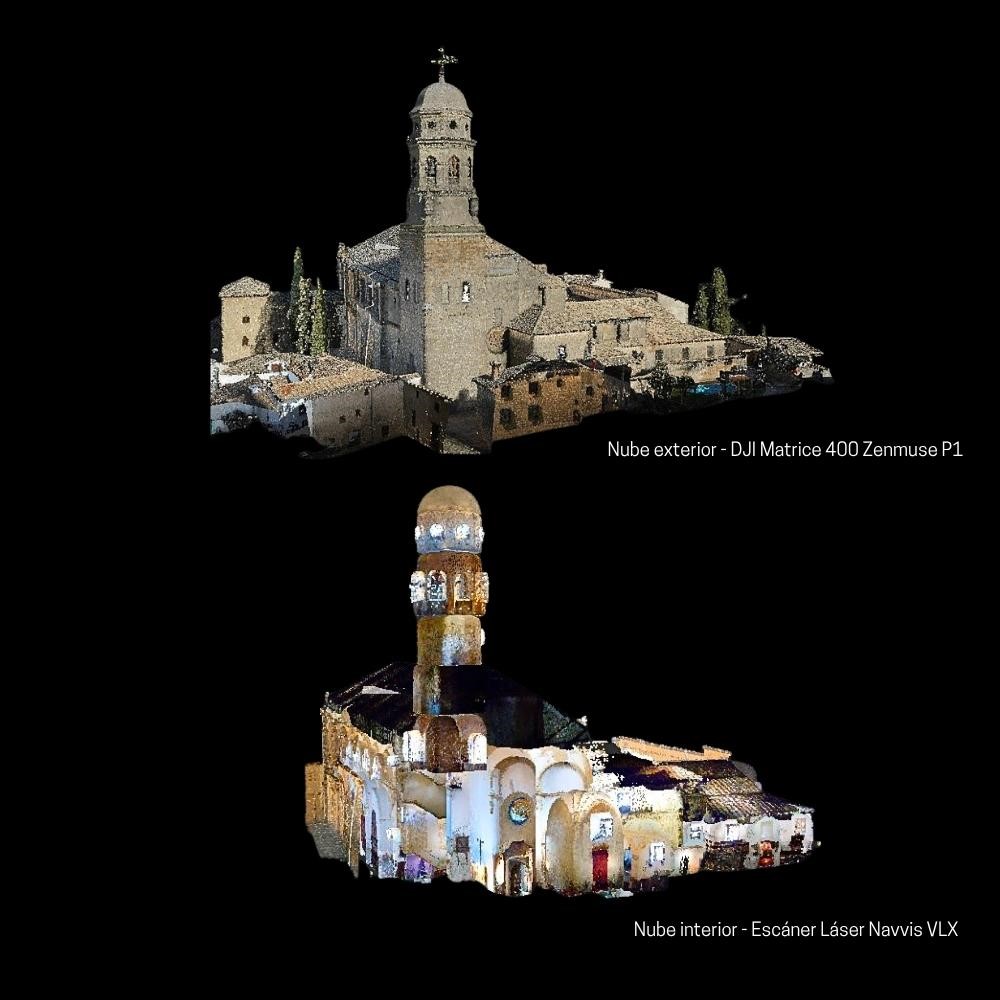

Toda la información capturada fue procesada y unificada en un único entorno digital. Se llevaron a cabo tareas de limpieza, filtrado y optimización de los datos para obtener una nube de puntos completa, coherente y lista para su explotación técnica.
El resultado
El proyecto culminó con la generación de una nube de puntos georreferenciada de aproximadamente 180 millones de puntos, ofreciendo una representación digital completa y precisa de la Catedral de Baeza. La documentación obtenida permitió registrar con detalle tanto los espacios visibles como las zonas tradicionalmente inaccesibles, proporcionando una base técnica sólida para futuras actuaciones sobre el monumento.
Gracias a esta digitalización, el cliente dispone ahora de una fuente de información fiable para proyectos de conservación y restauración, reduciendo tiempos de trabajo, minimizando desplazamientos y mejorando significativamente la capacidad de análisis y toma de decisiones sobre el patrimonio histórico.
