Digitalización 3D de la Presa de Quéntar
Documentación integral de la Presa de Quéntar (Granada) mediante escaneado láser 3D para generar una nube de puntos de alta precisión destinada a la inspección, análisis del estado de conservación y planificación de futuras actuaciones sobre esta infraestructura hidráulica.
Digitalización 3D de la Presa de Quéntar
Quéntar (Granada)
Ingeniería civil e infraestructuras hidráulicas
Escaneado láser 3D y documentación técnica
Escáner Láser 3D · Nube de Puntos
Nube de puntos de alta precisión y documentación gráfica
Inspección, conservación y mantenimiento de infraestructuras hidráulicas
El reto
La Presa de Quéntar es una infraestructura hidráulica de gran altura cuya documentación mediante métodos tradicionales resulta compleja debido a la dimensión de la estructura y a la dificultad de acceder visualmente a toda su superficie.
El objetivo del proyecto era obtener una representación digital completa de la presa que permitiera analizar su estado de conservación, identificar posibles patologías y disponer de una base técnica precisa para futuras actuaciones de mantenimiento e inspección, reduciendo al mismo tiempo los tiempos de trabajo sobre la infraestructura.
El proceso
Para documentar la infraestructura se desarrolló una metodología basada en tecnologías de captura de la realidad, permitiendo registrar toda la geometría de la presa con un elevado nivel de precisión.
Planificación de la intervención
Se realizó un estudio previo de la infraestructura para definir la estrategia de captura y determinar las posiciones de escaneado necesarias para cubrir toda la superficie visible de la presa.
La planificación permitió aprovechar al máximo el alcance del escáner y reducir el número de posiciones necesarias para documentar una infraestructura de grandes dimensiones.
Escaneado láser 3D
La captura se realizó mediante escáner láser 3D terrestre utilizando 6 posiciones de escaneado distribuidas a lo largo de la coronación de la presa.
Gracias al alcance del equipo, de hasta 130 metros, fue posible documentar la totalidad de la estructura, incluyendo un desnivel aproximado de 105 metros, obteniendo una nube de puntos continua de alta precisión.
Procesamiento de la nube de puntos
Las diferentes capturas fueron registradas y alineadas para generar una nube de puntos única, eliminando posibles desviaciones y garantizando la precisión geométrica del conjunto.
La información obtenida reproduce fielmente el estado real de la presa y permite realizar mediciones y análisis posteriores directamente sobre el modelo digital.
Generación de la documentación técnica
A partir de la nube de puntos se obtuvo la documentación gráfica necesaria para apoyar labores de inspección, control geométrico y futuras actuaciones de conservación y mantenimiento de la infraestructura.

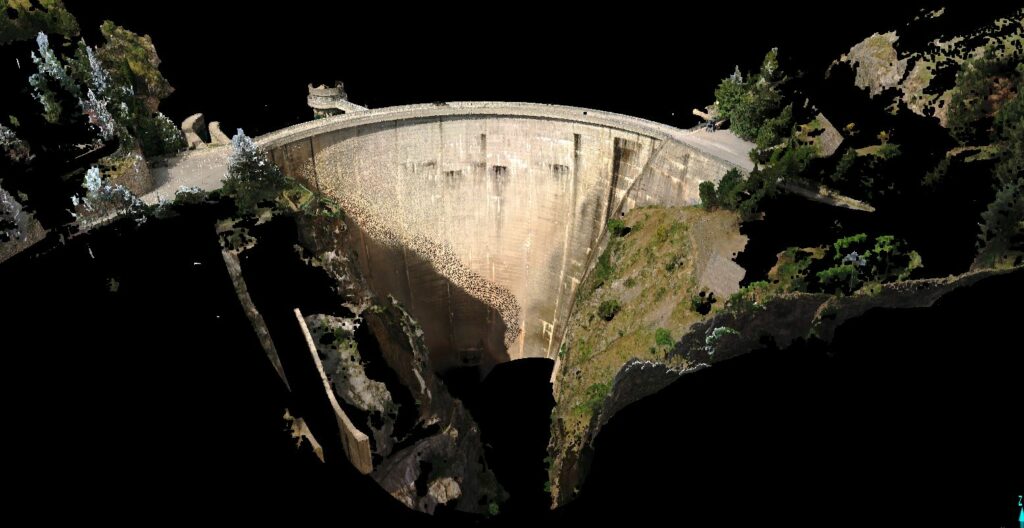

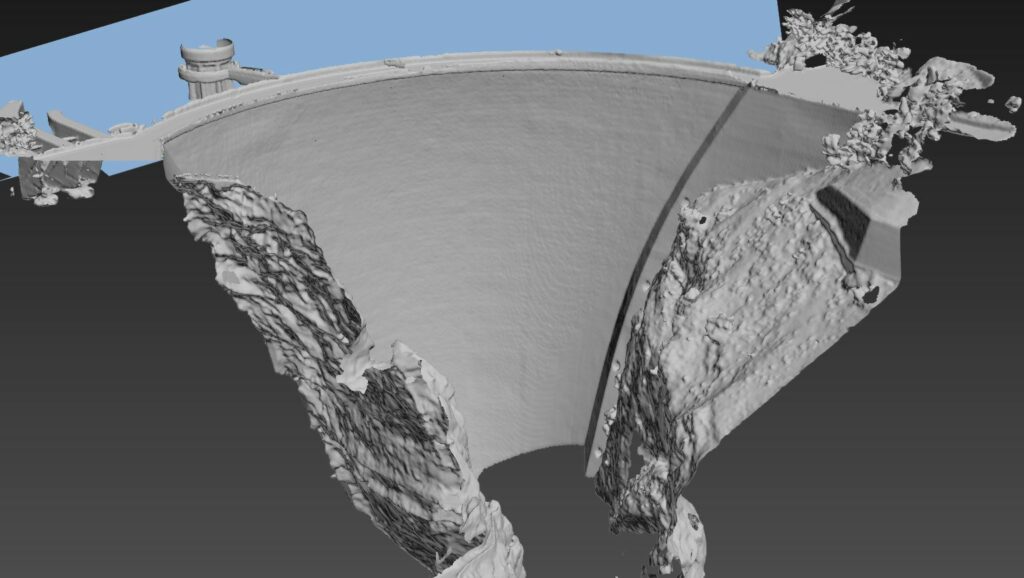

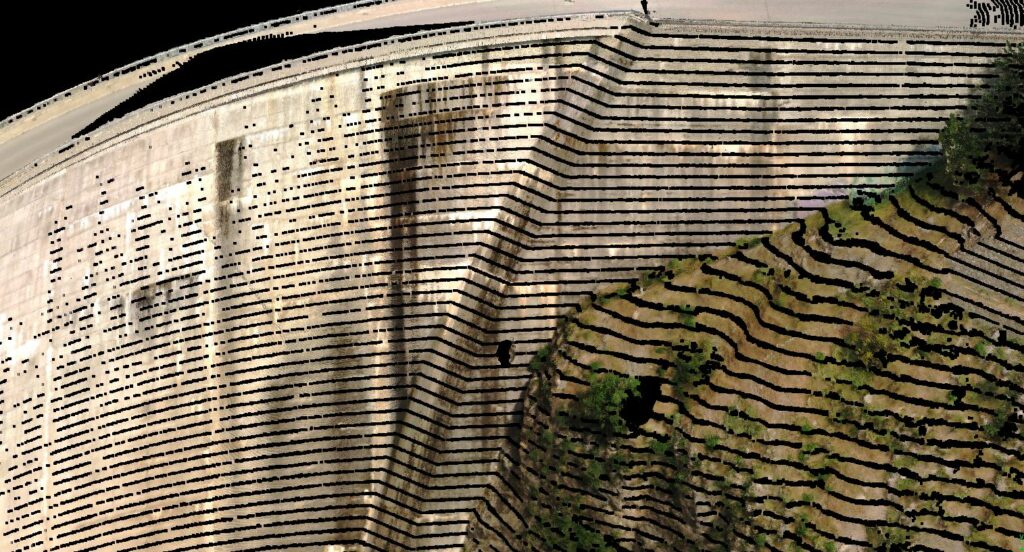

El proyecto en imágenes
El resultado
El proyecto permitió generar una representación digital completa de la Presa de Quéntar mediante una nube de puntos de alta precisión, proporcionando una base técnica fiable para los equipos responsables de su conservación.
La documentación obtenida facilita la inspección de la infraestructura, el análisis de posibles patologías y la planificación de futuras intervenciones sobre información actualizada y precisa. Gracias al escaneado láser 3D fue posible documentar una infraestructura de más de cien metros de altura de forma rápida, segura y con un elevado nivel de detalle, mejorando significativamente la calidad de la información disponible para su gestión.
