Digitalización 3D del Colector Histórico de Carretería
Documentación integral del colector histórico de la calle Carretería de Málaga mediante escaneado láser 3D, generando una nube de puntos de alta precisión para apoyar los trabajos de rehabilitación y conservación de esta infraestructura histórica.
Digitalización 3D del Colector Histórico de Carretería
Málaga
Escaneado láser 3D y documentación técnica
Escáner Láser 3D, Nube de Puntos y Modelado 3D
Nube de puntos de alta precisión, documentación gráfica y modelo digital del colector
Rehabilitación, conservación, inspección y análisis de infraestructuras subterráneas
El reto
El proyecto tenía como objetivo documentar con precisión el colector histórico situado bajo la calle Carretería de Málaga, una infraestructura subterránea de gran valor histórico cuya compleja geometría y difícil acceso hacían inviable su documentación mediante métodos convencionales.
Además de obtener una representación fiel del estado actual del colector, era necesario minimizar la permanencia de los equipos en el interior de la infraestructura y generar una base de datos fiable que sirviera de apoyo para los futuros trabajos de rehabilitación y conservación.
El proceso
Para documentar el colector se desarrolló una metodología basada en tecnologías de captura de la realidad, permitiendo registrar aproximadamente dos kilómetros de infraestructura subterránea con un elevado nivel de precisión.
Planificación de la intervención
Se realizó un estudio previo del trazado del colector para definir la estrategia de captura, establecer los puntos de escaneado y planificar los trabajos de campo garantizando la seguridad del equipo.
Escaneado láser 3D

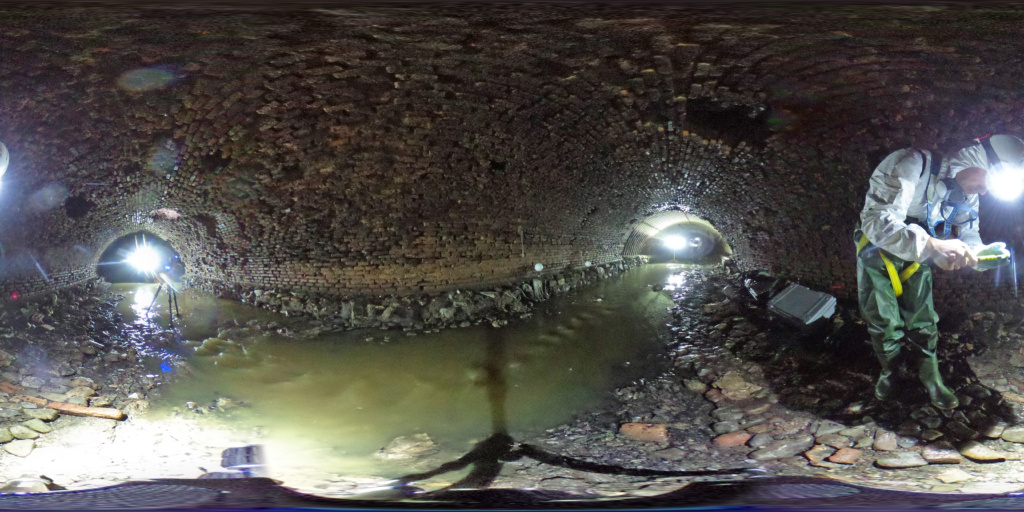

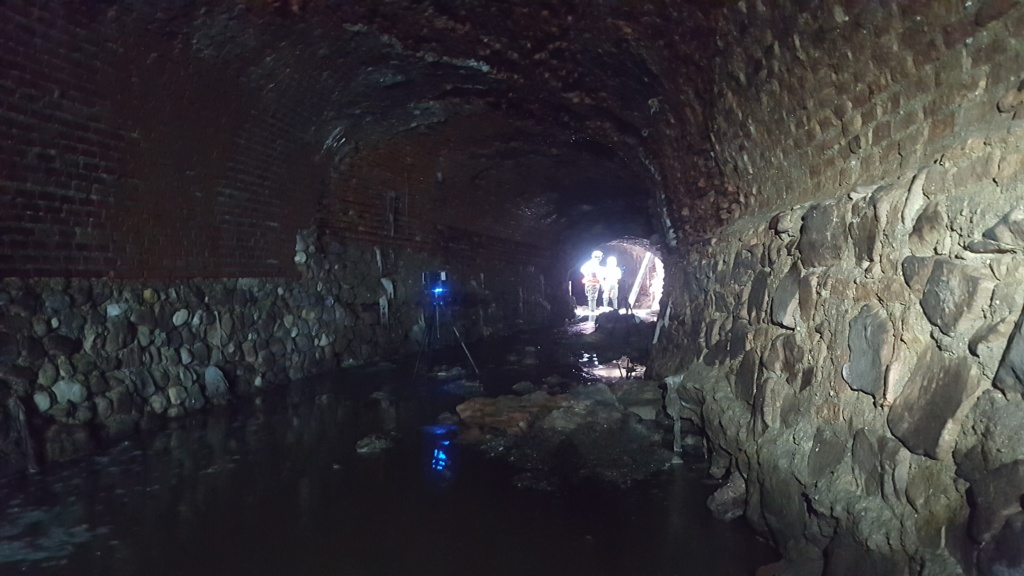

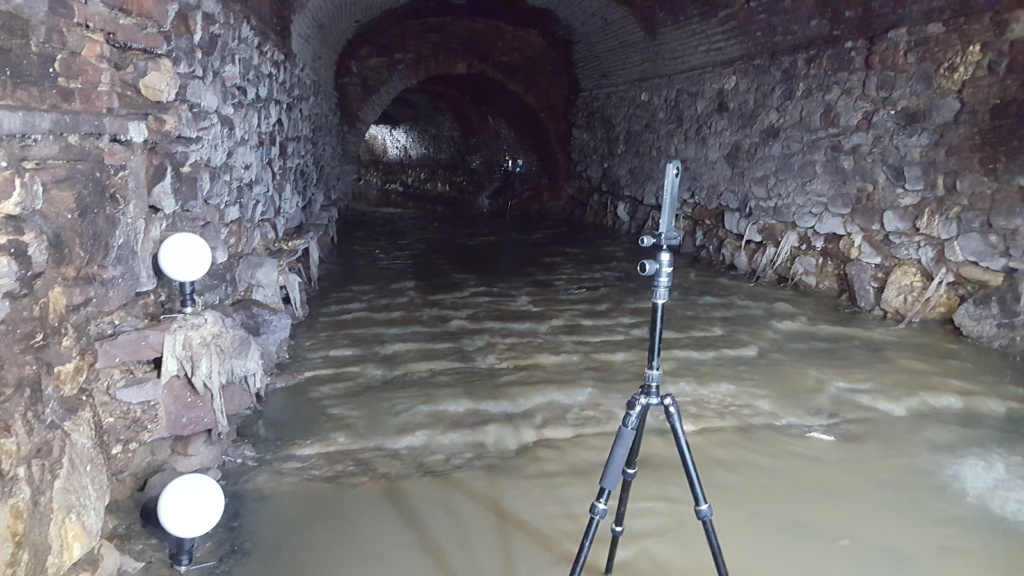

La captura se realizó mediante escáner láser 3D terrestre, efectuando alrededor de 200 posiciones en el interior del colector y otras 20 posiciones en superficie para asegurar la correcta georreferenciación y continuidad de toda la información obtenida.
Procesamiento de la nube de puntos

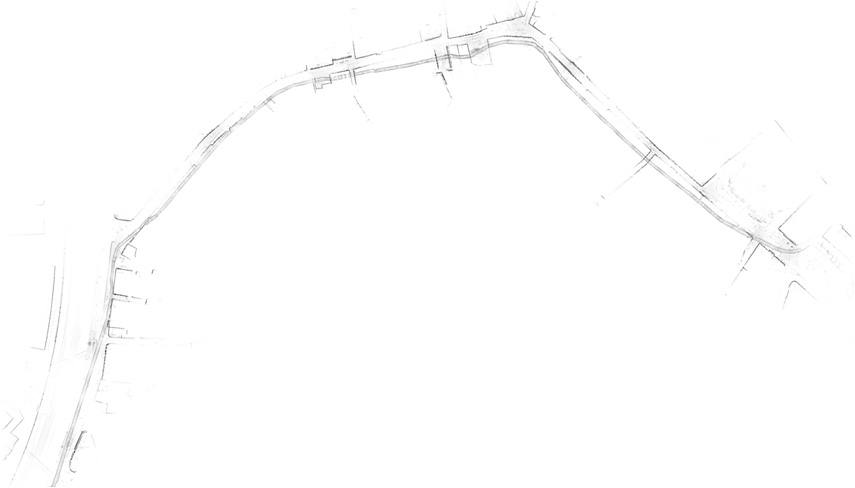

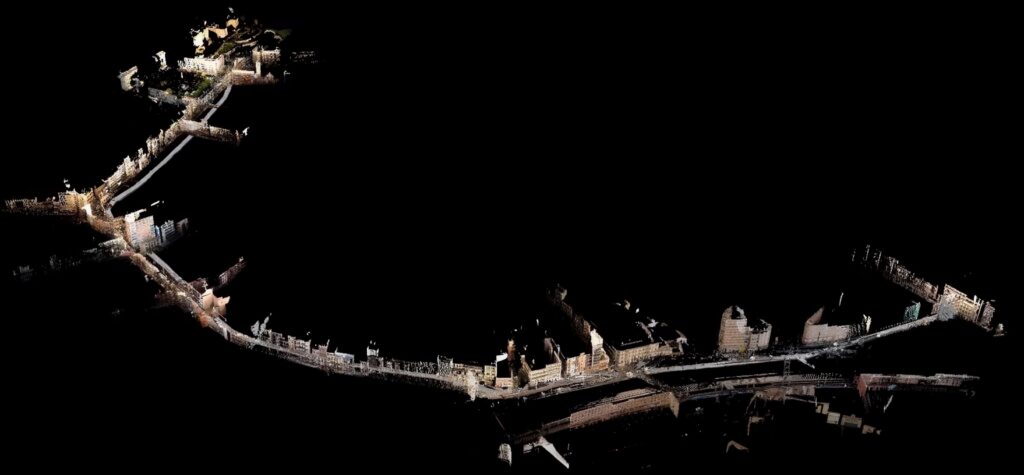

Los datos obtenidos fueron alineados y depurados para generar una nube de puntos continua de alta densidad, capaz de reproducir fielmente la geometría de toda la infraestructura.
Generación de la documentación técnica

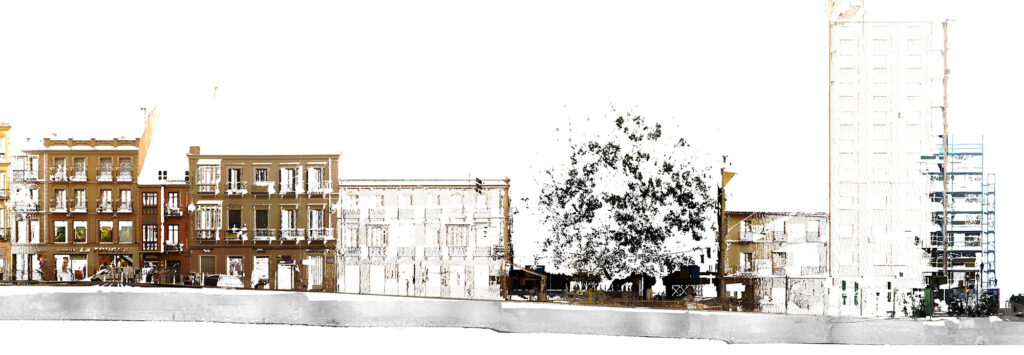

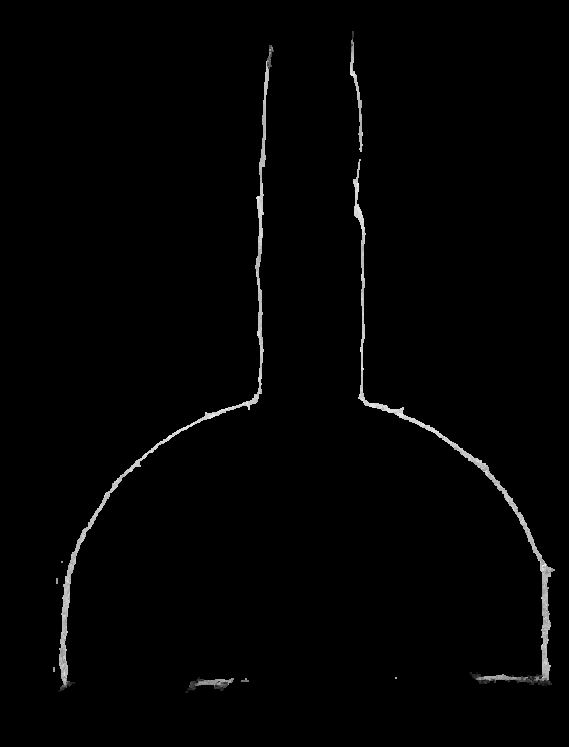

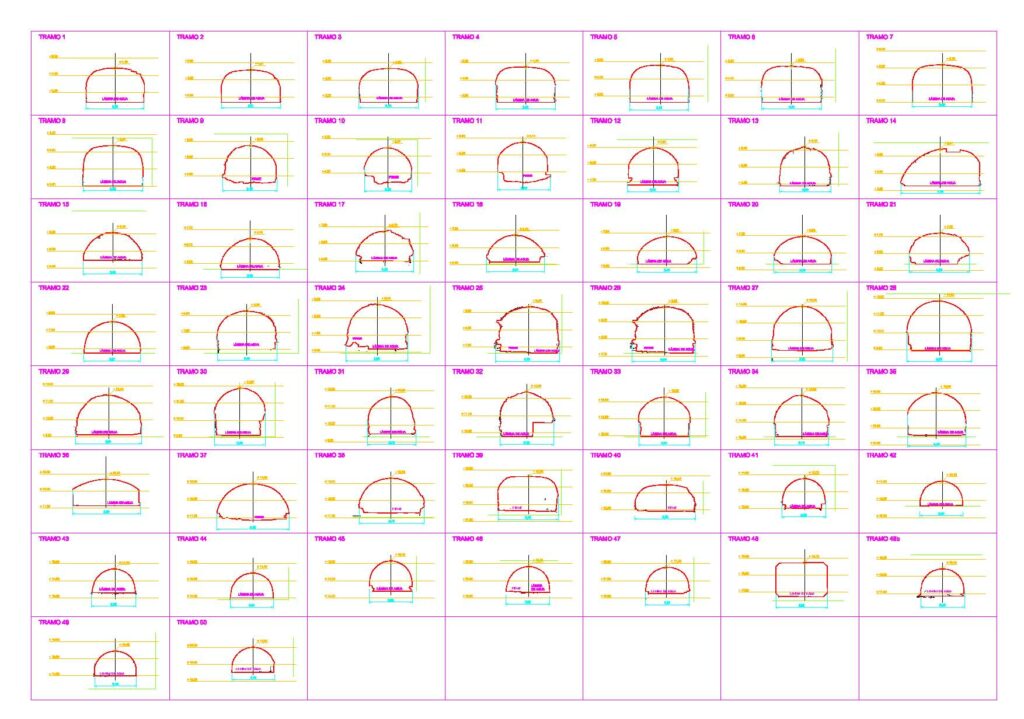

A partir de la nube de puntos se elaboró la documentación gráfica necesaria para facilitar el análisis del estado de conservación, la planificación de futuras actuaciones y el desarrollo de proyectos de rehabilitación.
El proyecto en imágenes
El resultado
El proyecto permitió obtener una representación digital completa del colector histórico de Carretería, generando una base técnica de gran precisión para futuras actuaciones de rehabilitación y conservación.
Gracias al uso del escaneado láser 3D fue posible documentar cerca de dos kilómetros de infraestructura subterránea en tan solo cuatro jornadas de trabajo de campo, reduciendo significativamente los tiempos de captura y mejorando la seguridad durante la intervención. La nube de puntos obtenida proporciona a los equipos técnicos una fuente de información fiable para analizar el estado del colector, planificar futuras actuaciones y preservar digitalmente una de las infraestructuras históricas más relevantes de la ciudad de Málaga.
