Documentación 3D del Puente Califal de Carcabuey
Digitalización del Puente Califal de Carcabuey mediante escaneado láser 3D, generando una nube de puntos, ortofotografías de alta resolución y un modelo tridimensional de precisión para apoyar su conservación y documentación patrimonial.
Documentación 3D del Puente Califal de Carcabuey
Carcabuey, Córdoba
Escaneado láser 3D y documentación patrimonial
Escáner Láser 3D, Nube de Puntos, Ortofotografía y Malla 3D
Nube de puntos, ortofotografías de alta resolución y modelo tridimensional
Conservación, restauración y análisis del patrimonio histórico
El reto
El Puente Califal de Carcabuey, construido en el siglo X y declarado Bien de Interés Cultural, presentaba un avanzado estado de deterioro que hacía necesaria una documentación precisa antes de acometer cualquier actuación de conservación. El objetivo principal era registrar fielmente su estado actual para disponer de una base técnica que permitiera planificar futuras intervenciones con el máximo rigor.
Además de documentar su geometría, era fundamental obtener información detallada sobre cada uno de sus elementos constructivos sin realizar actuaciones invasivas sobre el monumento, garantizando así la preservación de un elemento clave del patrimonio histórico andalusí.
El proceso
Para obtener una representación digital completa del puente se desarrolló una metodología basada en tecnologías de captura de la realidad, permitiendo generar documentación gráfica de alta precisión en un plazo reducido.
Planificación de la captura
Se realizó una inspección previa del entorno para definir las posiciones de escaneado y asegurar la cobertura completa del puente y de todos sus elementos arquitectónicos.
Escaneado láser 3D

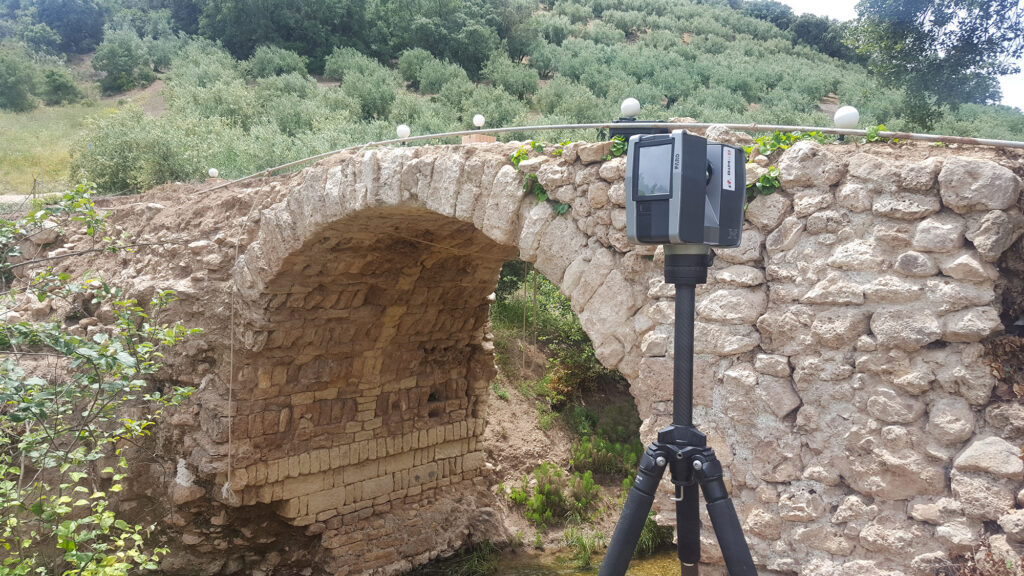

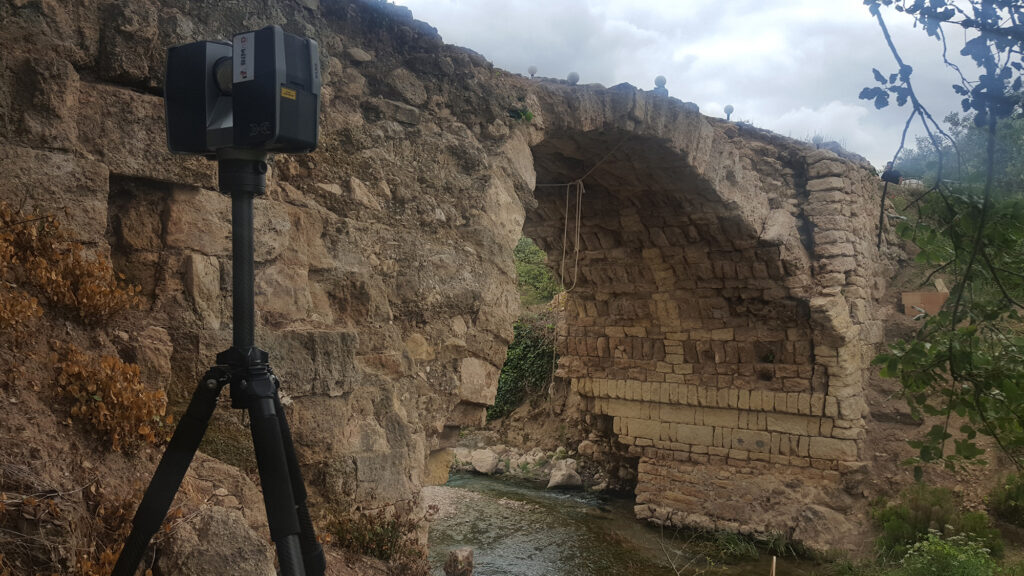

La captura de datos se llevó a cabo mediante escáner láser 3D a color, registrando millones de puntos que reproducen con precisión la geometría y el estado de conservación del puente.
Procesamiento de la nube de puntos
La información obtenida fue procesada para generar una nube de puntos de alta densidad, eliminando posibles interferencias y organizando los datos para su posterior explotación.
Generación de ortofotografías
A partir de la nube de puntos se elaboraron ortofotografías métricas de alta resolución de los distintos elementos del puente, facilitando el análisis de patologías, materiales y detalles constructivos.

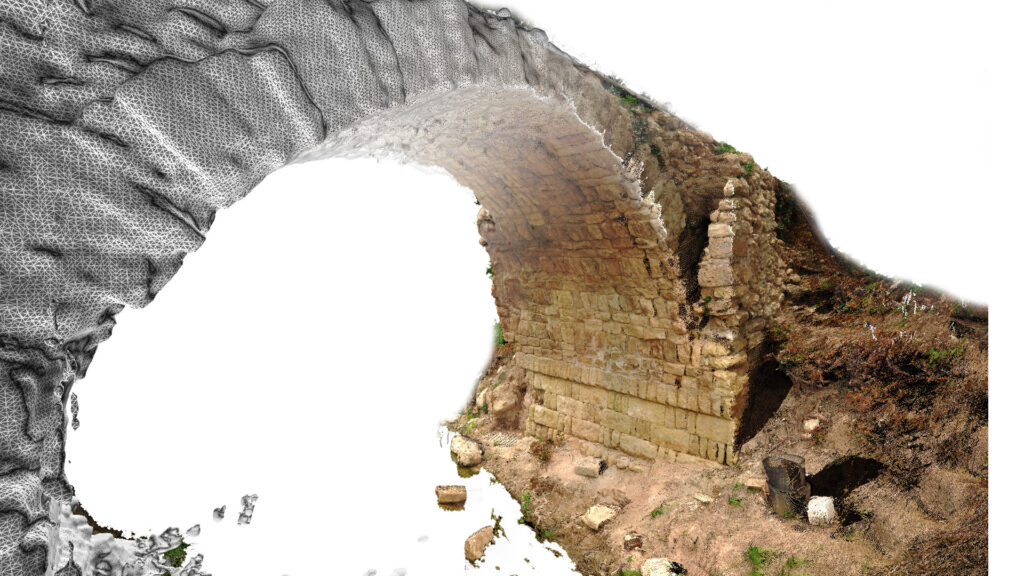

Creación del modelo tridimensional
Como resultado final se generó una malla tridimensional que reproduce fielmente el monumento y complementa la documentación gráfica obtenida durante el proceso de captura.
El proyecto en imágenes
El resultado
El proyecto permitió obtener una documentación digital completa y precisa del Puente Califal de Carcabuey, proporcionando una base técnica de gran valor para futuras actuaciones de conservación, restauración y estudio patrimonial. La combinación de nube de puntos, ortofotografías y modelo 3D ofrece una representación fiel del estado actual del monumento y facilita el análisis detallado de cada uno de sus elementos constructivos.
Gracias a esta digitalización, los equipos técnicos disponen de información métrica precisa para planificar intervenciones, evaluar el estado de conservación y preservar digitalmente uno de los puentes califales más representativos de Andalucía, reduciendo tiempos de trabajo y mejorando la toma de decisiones en futuros proyectos de restauración.
