Escaneado láser 3D de la Catedral de Granada
Digitalizamos el entorno de la Catedral de Granada mediante escaneado láser 3D de alta precisión para generar una nube de puntos completa del monumento. La información obtenida proporciona una base fiable para proyectos de conservación, restauración y documentación del patrimonio histórico.
Escaneado láser 3D de la Catedral de Granada
Granada
Patrimonio histórico
Escaneado láser 3D y documentación técnica
Escáner Láser 3D · Nube de Puntos
Nube de puntos de alta precisión y documentación gráfica
Conservación, restauración y documentación patrimonial
El reto
La Catedral de Granada es uno de los edificios históricos más representativos del patrimonio arquitectónico español. Documentar con precisión toda su geometría suponía un importante desafío debido a las dimensiones del edificio, la complejidad de sus fachadas y la necesidad de trabajar en un entorno urbano con una elevada afluencia de visitantes.
El objetivo era obtener una representación digital precisa del monumento sin intervenir físicamente sobre él y generando una base documental que pudiera utilizarse en futuros proyectos de restauración, conservación y análisis arquitectónico.
El proceso
Para documentar el conjunto se desarrolló una metodología de captura basada en escaneado láser 3D terrestre, planificando cuidadosamente cada una de las posiciones necesarias para registrar la totalidad del edificio y minimizar las zonas ocultas.
Planificación de la captura
Se realizó una visita previa para estudiar el entorno de la Catedral y definir la estrategia de escaneado, determinando las posiciones necesarias tanto a nivel de calle como desde edificios próximos que permitieran capturar las zonas de mayor altura.
Escaneado láser 3D
La captura se llevó a cabo mediante aproximadamente 45 posiciones de escaneado, distribuidas estratégicamente alrededor del edificio para registrar con precisión toda la geometría exterior del monumento.
Los trabajos de campo se desarrollaron durante tres jornadas, planificando las capturas en horarios de menor afluencia de visitantes para mejorar la calidad de la información obtenida.
Procesamiento de la nube de puntos

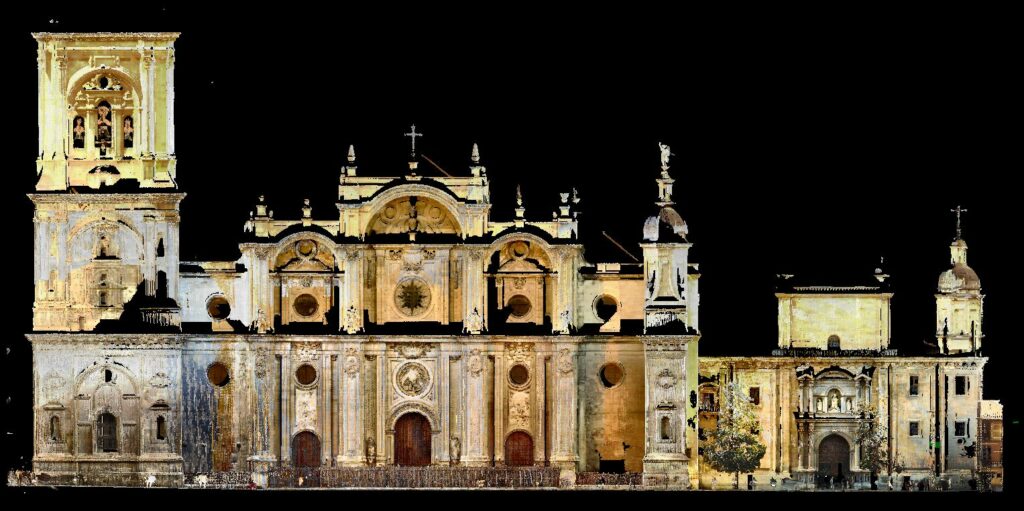

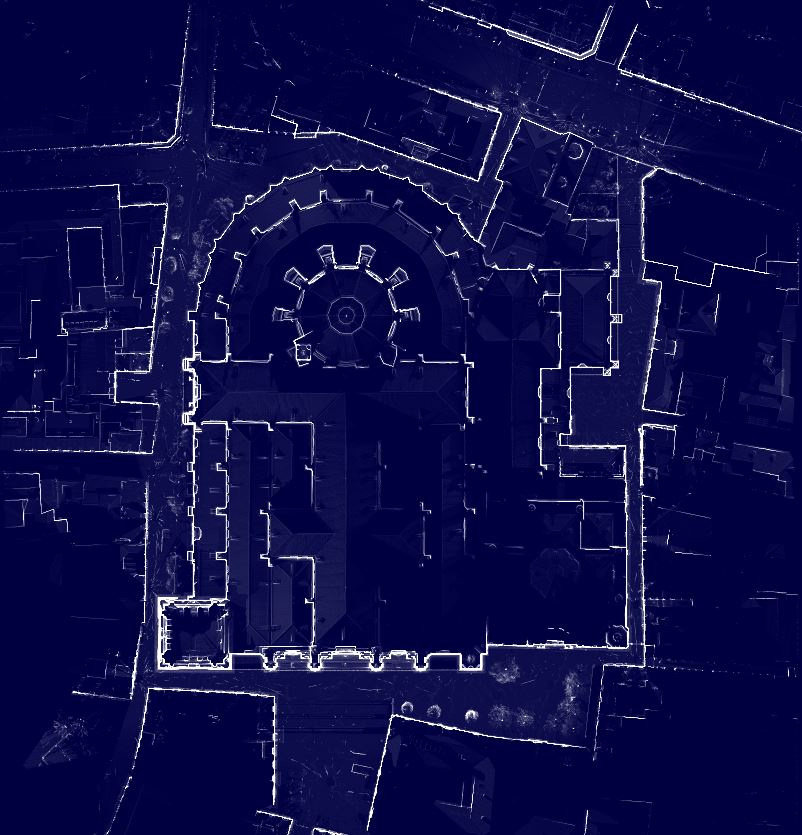

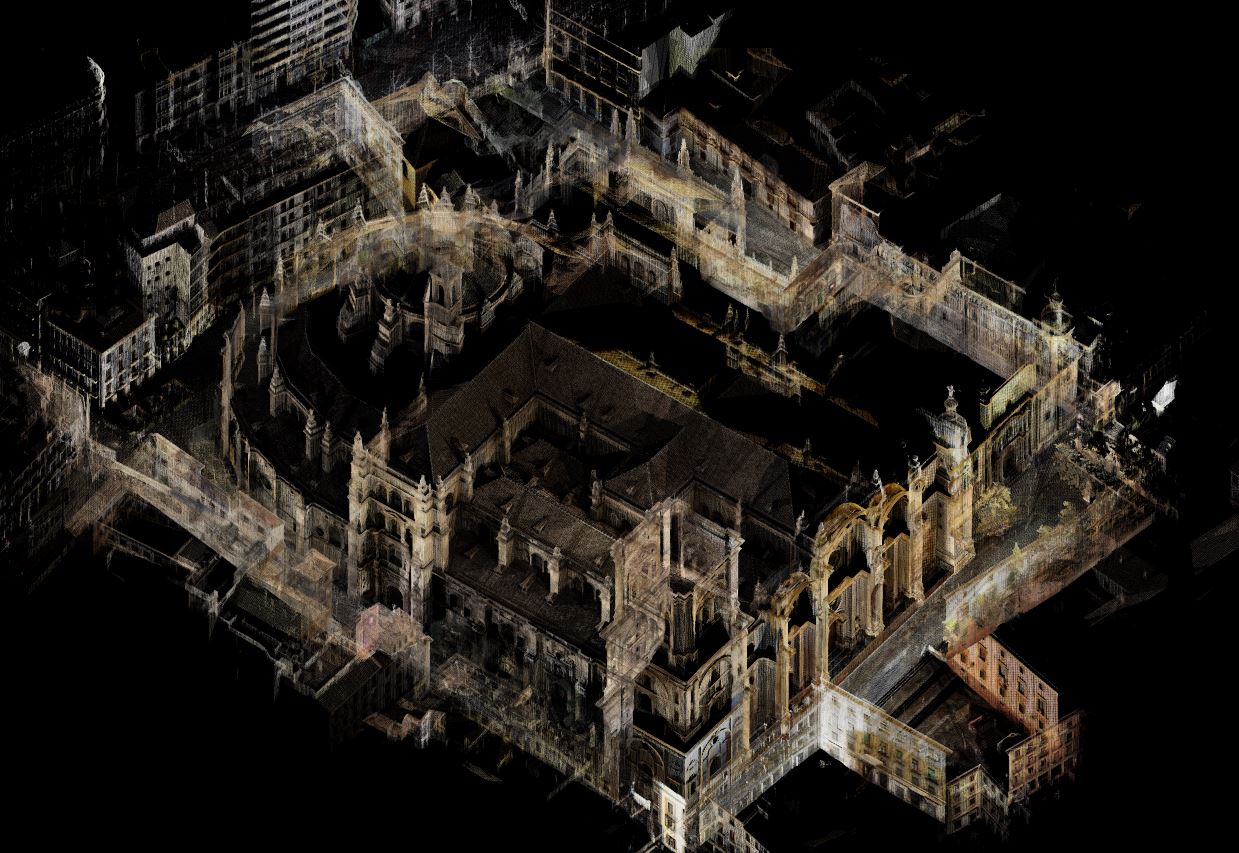

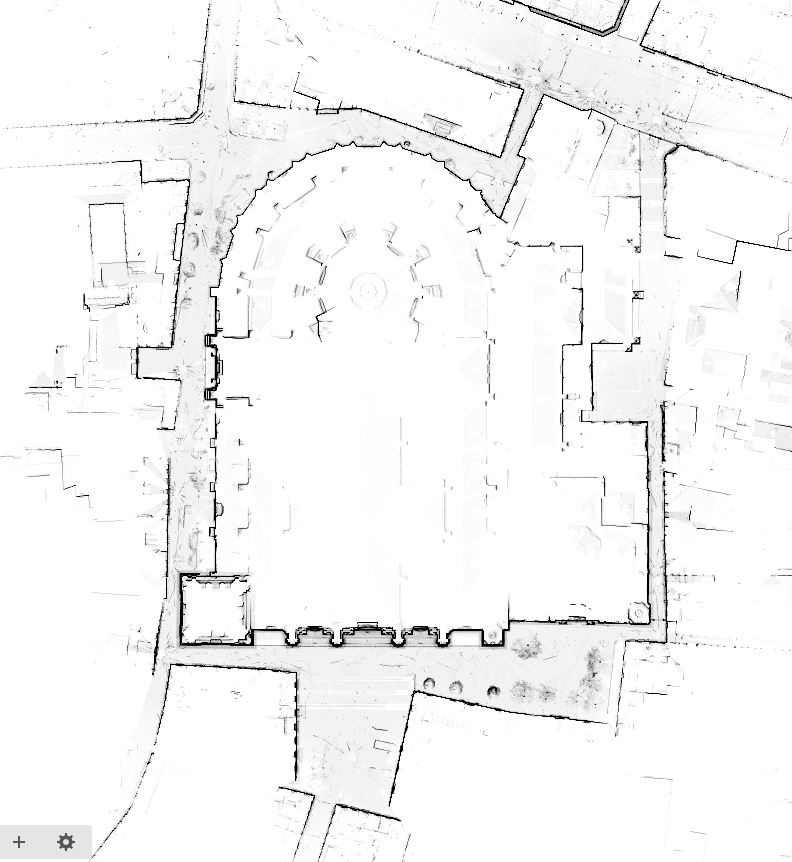

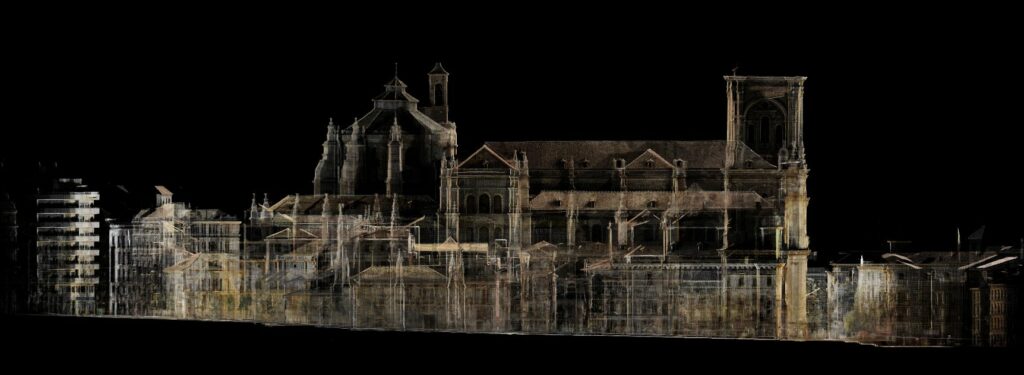

Todas las posiciones fueron registradas y alineadas para generar una única nube de puntos de alta densidad que reproduce con precisión la geometría real de la Catedral y su entorno inmediato.
Posteriormente se realizaron las tareas de depuración y verificación necesarias para garantizar la continuidad y calidad de toda la información capturada.
Generación de la documentación técnica
La nube de puntos obtenida quedó preparada para servir como base de levantamientos arquitectónicos, proyectos HBIM, documentación patrimonial y futuras intervenciones de conservación y restauración del monumento.
El resultado
El proyecto permitió obtener una representación digital completa de la Catedral de Granada con un elevado nivel de precisión, generando una documentación técnica fiable para futuras actuaciones sobre el monumento.
Gracias al escaneado láser 3D fue posible capturar la geometría real del edificio de forma rápida, segura y sin contacto con el patrimonio, creando una nube de puntos de alta precisión que constituye una base técnica de gran valor para arquitectos, restauradores y equipos de conservación. La información obtenida facilita el desarrollo de proyectos de restauración, documentación histórica y modelos HBIM, garantizando que las futuras intervenciones partan de un conocimiento preciso del estado actual del edificio.
