Escaneado láser 3D para la detección de patologías en infraestructura hidráulica
Digitalización mediante escaneado láser 3D de un depósito de almacenamiento de agua potable para generar una documentación precisa de su estado y facilitar el análisis de patologías, deformaciones y futuras actuaciones de mantenimiento y rehabilitación.
Escaneado láser 3D para detección de patologías en infraestructura hidráulica
Infraestructura hidráulica de almacenamiento de agua potable
Ingeniería civil e infraestructura hidráulica
Escaneado láser 3D y documentación técnica
Escáner Láser 3D · Nube de Puntos · Ortofotografías
Nube de puntos de alta precisión, ortofotografías y documentación gráfica
Análisis de patologías, control geométrico, mantenimiento y rehabilitación
El reto
El proyecto tenía como objetivo documentar con precisión el estado de un depósito de almacenamiento de agua potable para facilitar el análisis de posibles patologías estructurales y deformaciones.
La dificultad principal residía en obtener una representación completa de la infraestructura aprovechando las labores programadas de vaciado y limpieza, minimizando el tiempo de intervención y generando una base documental precisa que permitiera a los equipos técnicos evaluar el estado del depósito y planificar futuras actuaciones con información fiable
El proceso
La documentación se desarrolló mediante una metodología basada en tecnologías de captura de la realidad, obteniendo una representación digital completa de la infraestructura con precisión milimétrica.
Planificación de la intervención
La captura se coordinó con las labores de vaciado y limpieza del depósito para aprovechar la disponibilidad de acceso al interior de la infraestructura y optimizar el tiempo de trabajo sobre el terreno.
Escaneado láser 3D

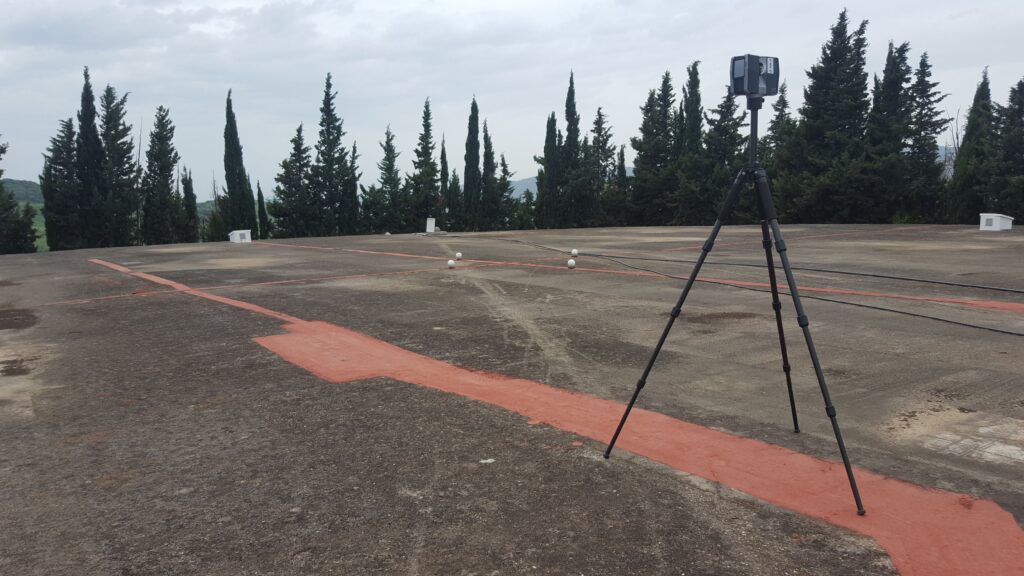

Se realizó el escaneado completo del interior y del exterior del depósito mediante escáner láser 3D de alta precisión, registrando toda la geometría de la infraestructura y las posibles deformaciones presentes en la estructura.
Procesamiento de la nube de puntos
Las diferentes capturas fueron alineadas y procesadas para generar una nube de puntos continua de alta densidad, capaz de reproducir con precisión el estado real del depósito y servir como base para posteriores análisis geométricos.
Generación de la documentación técnica

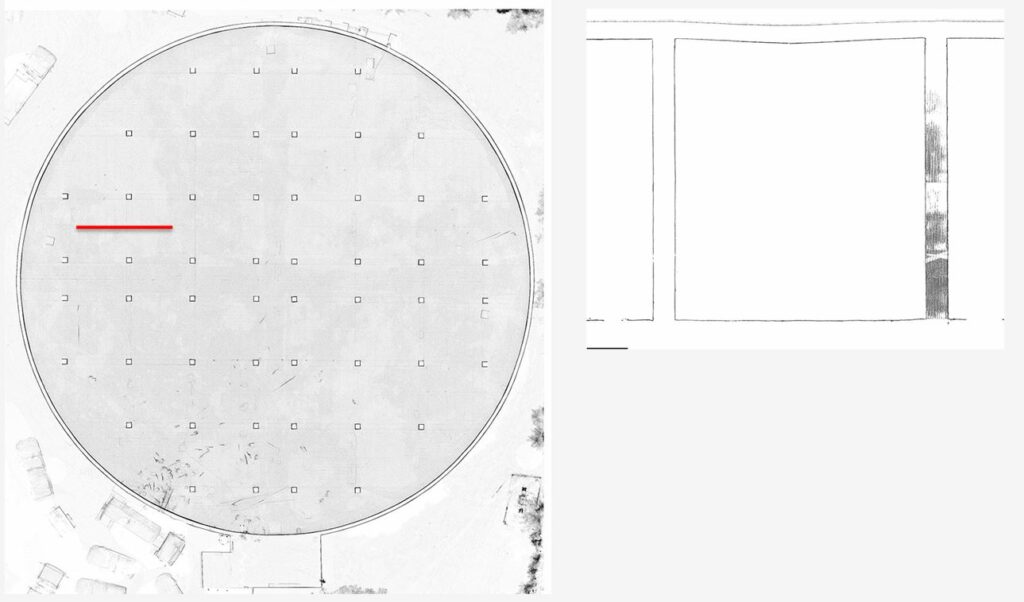

A partir de la nube de puntos se obtuvieron ortofotografías, secciones y proyecciones técnicas que permitieron analizar posibles patologías, documentar el estado de conservación y disponer de una base gráfica para futuras actuaciones de mantenimiento y rehabilitación.
El proyecto en imágenes
El resultado
El proyecto permitió obtener una representación digital completa del depósito de almacenamiento mediante una nube de puntos de alta precisión y la documentación técnica necesaria para analizar el comportamiento geométrico de la infraestructura.

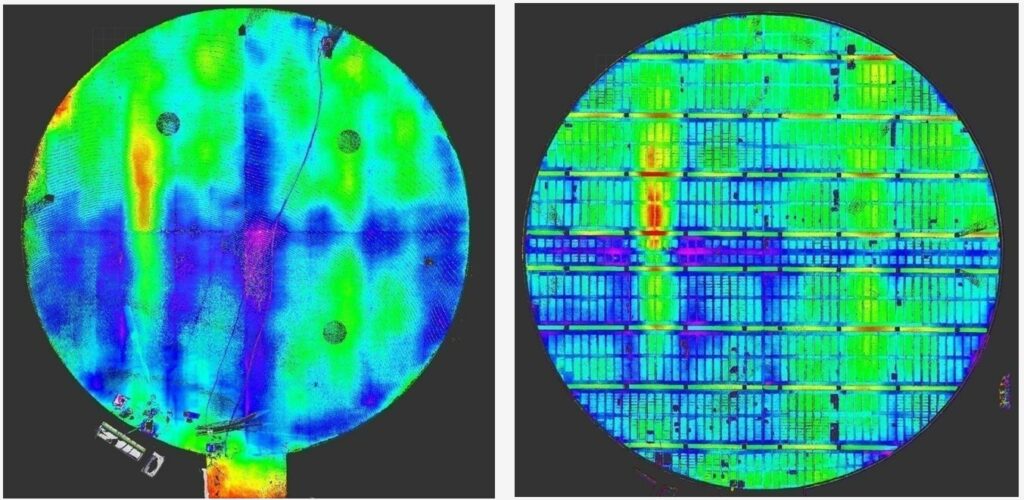

La información obtenida facilita la detección de deformaciones, el seguimiento de posibles patologías y la planificación de futuras intervenciones sobre una base objetiva y precisa. Gracias al escaneado láser 3D fue posible reducir los tiempos de toma de datos y disponer de una documentación mucho más completa que la obtenida mediante métodos tradicionales, mejorando la capacidad de análisis de los equipos de ingeniería
