Escaneado láser 3D y Modelado BIM de la Puerta de la Justicia, Alhambra (Granada)
Digitalización de la Puerta de la Justicia de la Alhambra mediante escaneado láser 3D a color y desarrollo de un modelo BIM arquitectónico para apoyar futuras actuaciones de conservación, restauración y documentación del patrimonio histórico.
Escaneado láser 3D y Modelado BIM de la Puerta de la Justicia
Alhambra, Granada
Patrimonio histórico
Escaneado láser 3D, modelado BIM y documentación técnica
Escáner Láser 3D · Nube de Puntos · BIM
Nube de puntos de alta precisión y modelo BIM arquitectónico
Conservación, restauración y documentación patrimonial
El reto
La Puerta de la Justicia constituye uno de los accesos históricos más emblemáticos de la Alhambra y presenta una elevada complejidad arquitectónica, con numerosos elementos ornamentales, relieves y detalles constructivos que debían documentarse con precisión.
El objetivo del proyecto era generar una representación digital fiel del monumento que permitiera desarrollar un modelo BIM arquitectónico sobre una base geométrica precisa, facilitando futuras intervenciones de conservación y restauración, así como la preservación digital del edificio ante posibles deterioros
El proceso
Para desarrollar el proyecto se aplicó una metodología basada en tecnologías de captura de la realidad y modelado BIM, garantizando una documentación precisa del estado actual del monumento.
Planificación de la captura
Se realizó un estudio previo del monumento para definir la estrategia de escaneado y determinar las posiciones necesarias para registrar toda la geometría exterior y los principales elementos arquitectónicos de la puerta.
Escaneado láser 3D

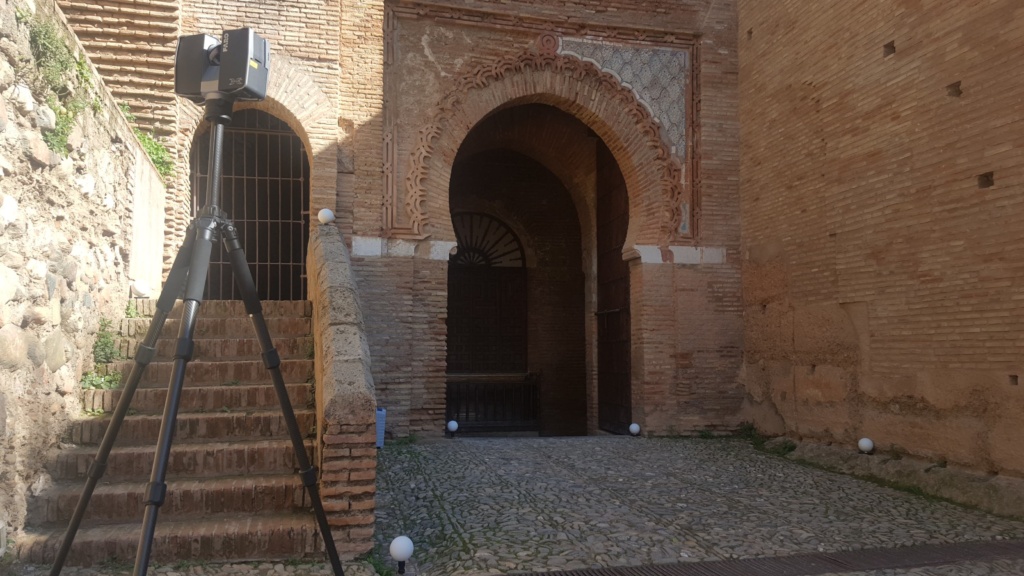

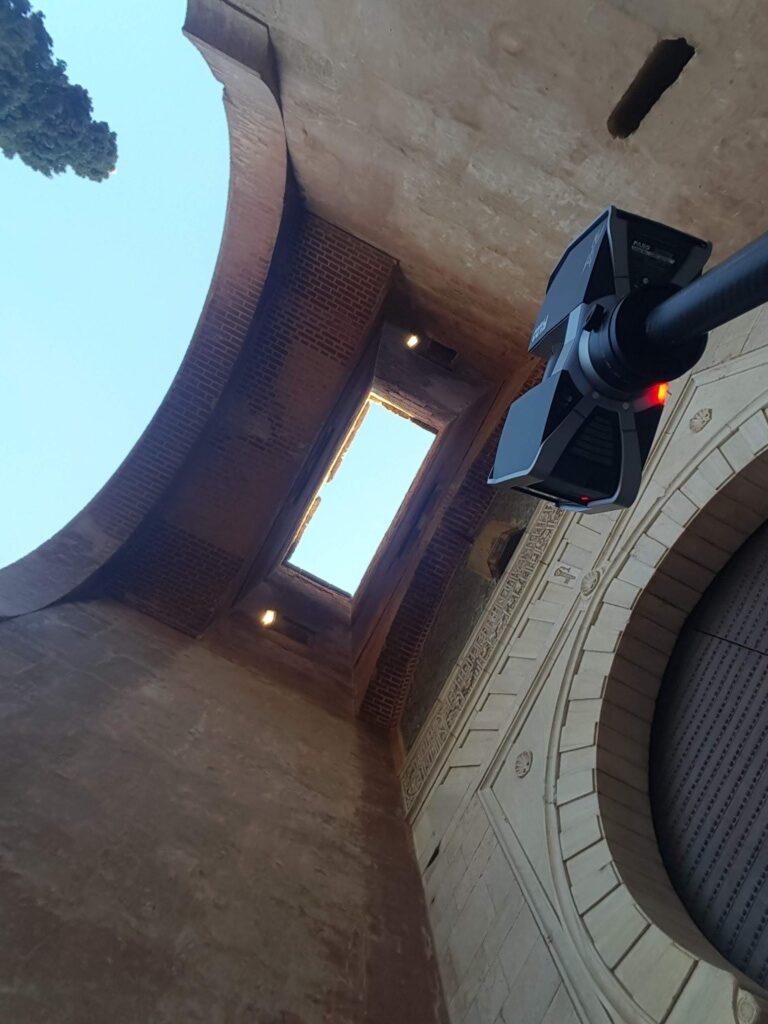

La captura se llevó a cabo mediante escaneado láser 3D a color, obteniendo una nube de puntos de alta precisión que reproduce fielmente la geometría y los detalles constructivos del monumento.
La toma de datos se completó en una jornada de trabajo, optimizando los tiempos de intervención sobre el monumento.
Procesamiento de la nube de puntos
Una vez finalizado el trabajo de campo, todas las capturas fueron registradas y alineadas para generar una nube de puntos continua y precisa, preparada para servir como base del modelo BIM.
Desarrollo del modelo BIM

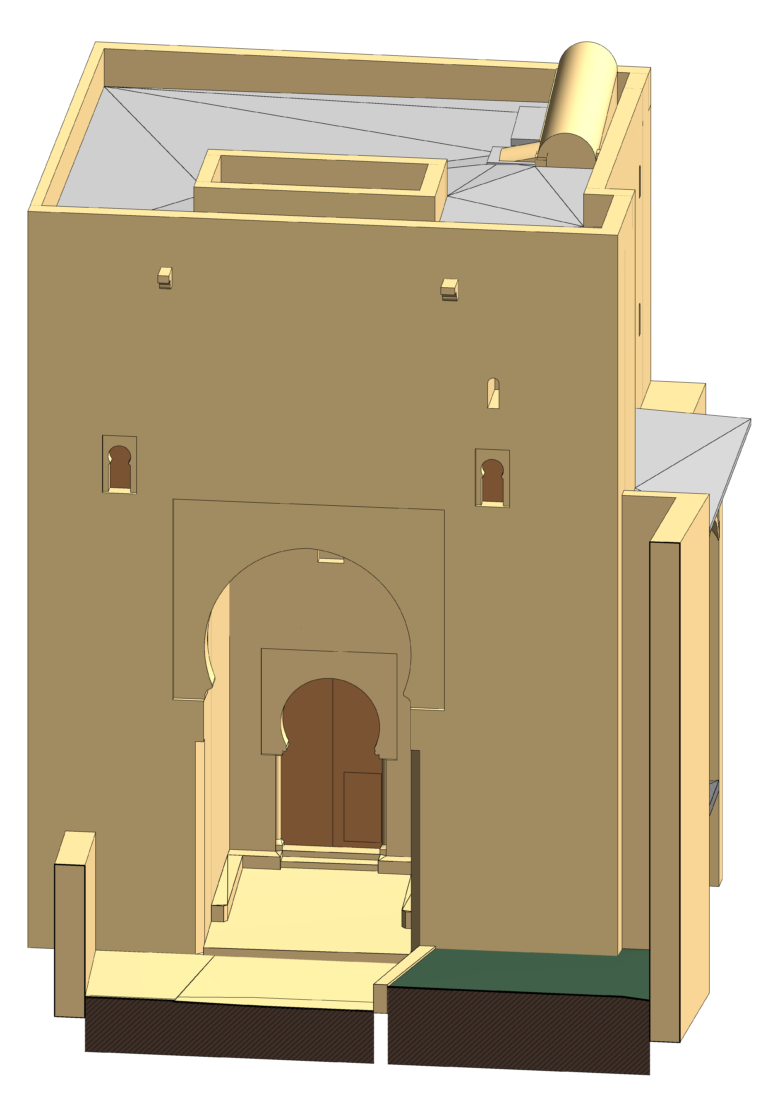

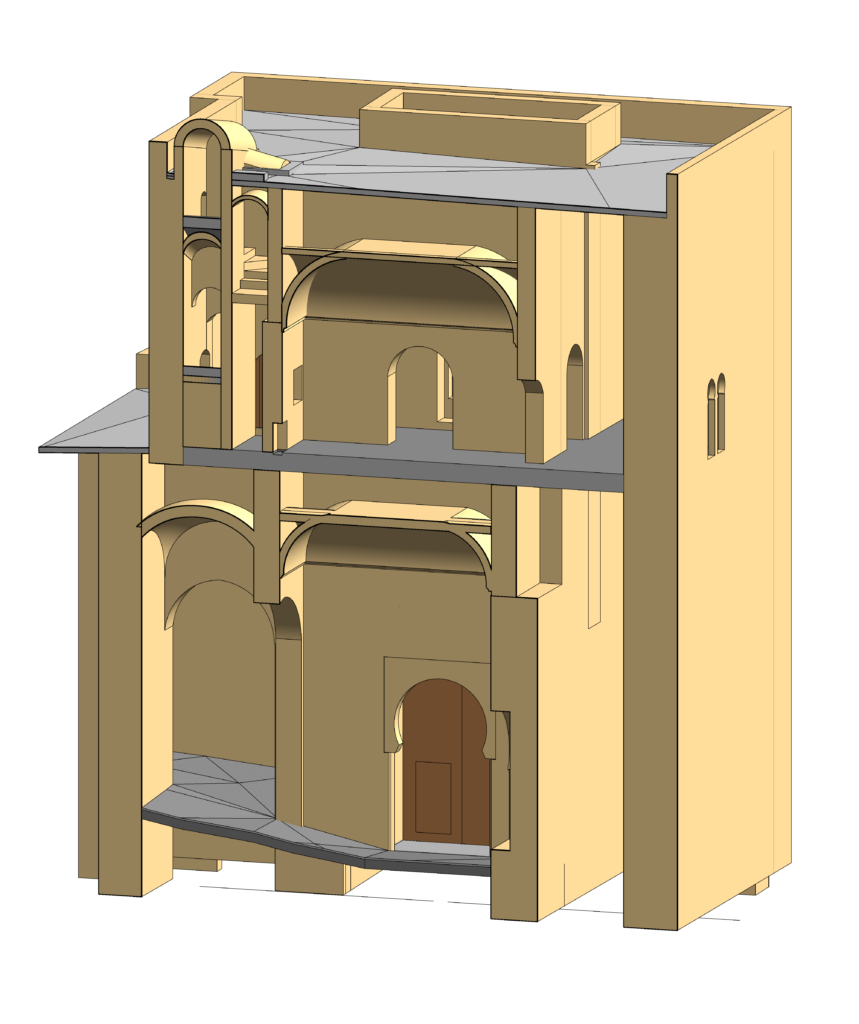

A partir de la nube de puntos se desarrolló el modelo BIM arquitectónico de la Puerta de la Justicia, incorporando la geometría real del edificio y generando una base documental preparada para futuras actuaciones de restauración y mantenimiento.
El proceso de modelado se completó en una semana, obteniendo un modelo preciso y adaptado a las necesidades del proyecto
El proyecto en imágenes
El resultado
El proyecto permitió obtener una representación digital completa de la Puerta de la Justicia mediante una nube de puntos de alta precisión y un modelo BIM arquitectónico desarrollado sobre el estado real del monumento.
La documentación generada constituye una base técnica fiable para futuras actuaciones de conservación, restauración y gestión del patrimonio. Además, disponer de una nube de puntos de alta precisión facilita la reconstrucción de elementos arquitectónicos u ornamentales en caso de deterioro, garantizando que cualquier intervención futura pueda realizarse sobre información precisa y actualizada.
