Escaneado Láser 3D y Modelado BIM de un Carmen, Granada
Digitalización de un Carmen en Granada mediante escaneado láser 3D y modelado BIM, obteniendo una representación precisa del edificio para apoyar su rehabilitación, conservación y futura gestión.
Escaneado Láser 3D y Modelado BIM de un Carmen
Granada
Escaneado láser 3D y modelado BIM
Escáner Láser 3D, Nube de Puntos, Modelado BIM y CAD
Nube de puntos, modelo BIM y planimetría CAD
Rehabilitación, reforma, documentación y gestión del inmueble
El reto
El proyecto tenía como objetivo obtener una documentación precisa del estado actual de un Carmen situado en Granada, un tipo de vivienda tradicional caracterizada por su singular arquitectura y valor patrimonial. Era necesario disponer de una base gráfica fiable que permitiera desarrollar el proyecto de rehabilitación con total precisión, evitando errores derivados de mediciones manuales y documentación desactualizada.
Además, el cliente necesitaba centralizar toda la información del inmueble en un modelo digital que facilitara el trabajo de arquitectos y técnicos durante las distintas fases del proyecto.
El proceso
Para garantizar una documentación completa del inmueble se desarrolló una metodología Scan to BIM, combinando tecnologías de captura de la realidad con procesos de modelado digital para obtener una representación precisa del edificio.
Planificación de la captura
Se realizó una inspección previa del inmueble para definir la estrategia de escaneado y asegurar la cobertura completa de todos los espacios interiores y exteriores.
Escaneado láser 3D

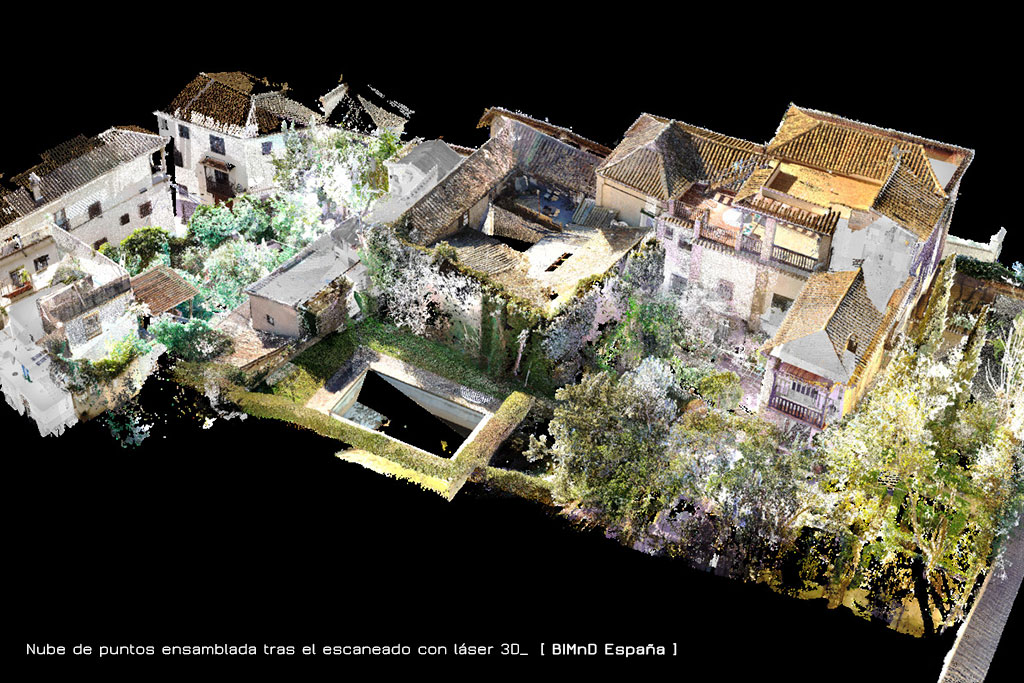

Se llevó a cabo la captura mediante escáner láser 3D, obteniendo una nube de puntos de alta precisión que reproduce fielmente la geometría y el estado actual del edificio.
Procesamiento de la nube de puntos
Los datos capturados fueron registrados y procesados para generar una nube de puntos limpia y continua, preparada para su explotación técnica y posterior modelado.
Desarrollo del modelo BIM
A partir de la nube de puntos se desarrolló el modelo BIM del inmueble, incorporando la información arquitectónica necesaria para el proyecto de rehabilitación y facilitando la coordinación entre los distintos agentes implicados.
Generación de planimetría

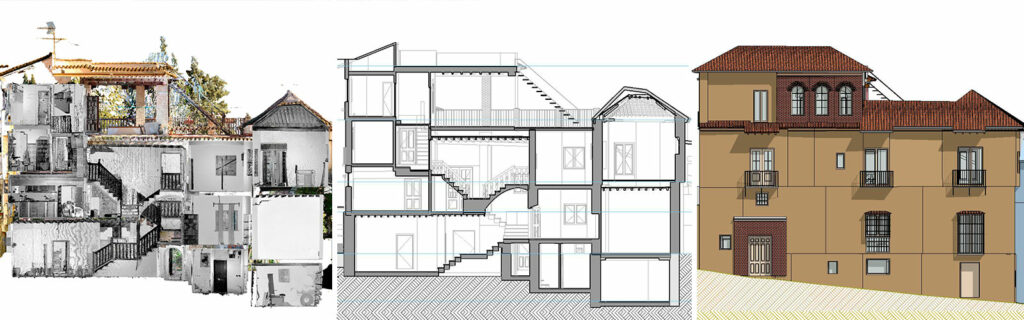

Como parte del proyecto se elaboró la documentación gráfica en formato CAD, obteniendo planos actualizados del estado existente que sirven de apoyo para el diseño y ejecución de las futuras intervenciones.
El proyecto en imágenes
El resultado
El proyecto permitió obtener una representación digital completa del Carmen, integrando en un único entorno toda la información geométrica y documental del inmueble. Gracias al proceso de escaneado láser 3D y modelado BIM, el cliente dispone de una base técnica precisa para afrontar el proyecto de rehabilitación con mayores garantías y reducir posibles incidencias durante la ejecución.
La combinación de nube de puntos, modelo BIM y planimetría CAD optimizó el trabajo de los equipos técnicos, mejoró la coordinación entre disciplinas y proporcionó una documentación fiable para futuras actuaciones de mantenimiento, reforma o gestión del edificio.
