Levantamiento y documentación 3D del Puente Nuevo de Ronda, Málaga
Digitalización 3D del Puente Nuevo de Ronda
Ronda, Málaga
Escaneado láser 3D y documentación patrimonial
Escáner Láser 3D, Nube de Puntos, Ortofotografía y Modelado 3D
Nube de puntos, ortofotografías, secciones, alzados y modelo digital
Conservación, restauración, análisis estructural y gestión del patrimonio
El reto
El Puente Nuevo de Ronda es uno de los monumentos más emblemáticos de Andalucía y una de las obras de ingeniería histórica más importantes de España. El objetivo del proyecto era obtener una documentación digital precisa tanto del interior como del exterior del puente para disponer de una base técnica fiable que permitiera planificar futuras actuaciones de conservación y rehabilitación.
La compleja geometría del puente, su gran altura sobre el Tajo de Ronda y la necesidad de acceder a espacios interiores poco documentados suponían un importante reto técnico. Era imprescindible capturar toda la información sin afectar al monumento y garantizando la máxima precisión en cada elemento constructivo.
El proceso
Para documentar el puente se desarrolló una metodología de captura basada en tecnologías de escaneado láser 3D, permitiendo registrar millones de puntos con precisión milimétrica y generar una representación digital completa del monumento.
Planificación de la captura

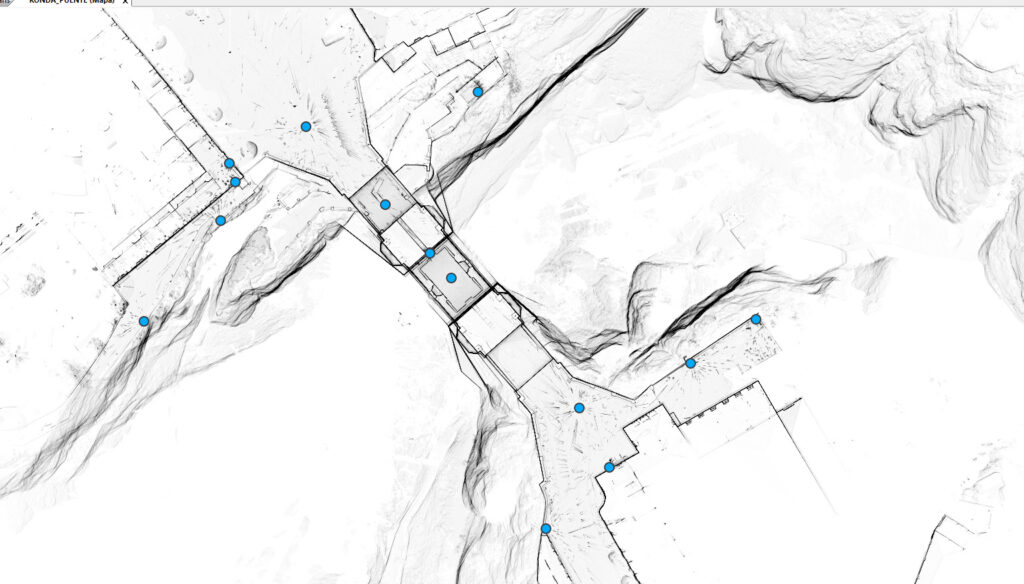

Se realizó un estudio previo del puente para definir las posiciones de escaneado y garantizar la cobertura completa tanto del exterior como de las galerías y espacios interiores.
Escaneado láser 3D del monumento

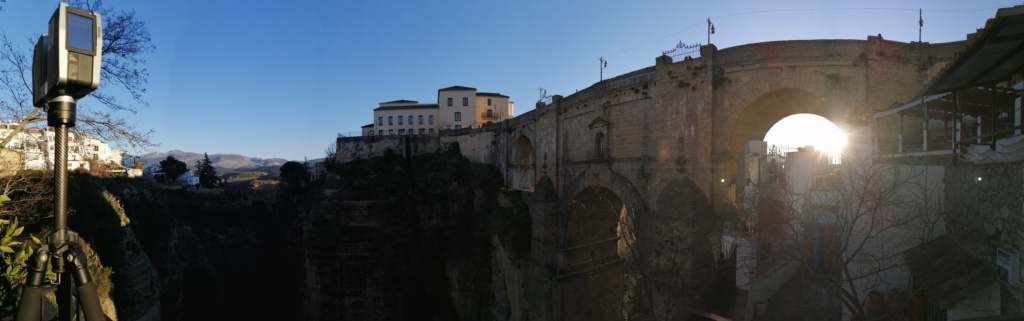

La captura se efectuó mediante escáner láser 3D a color, documentando la totalidad del puente, incluyendo su estructura, paramentos, galerías interiores y elementos arquitectónicos singulares.
Procesamiento de la nube de puntos

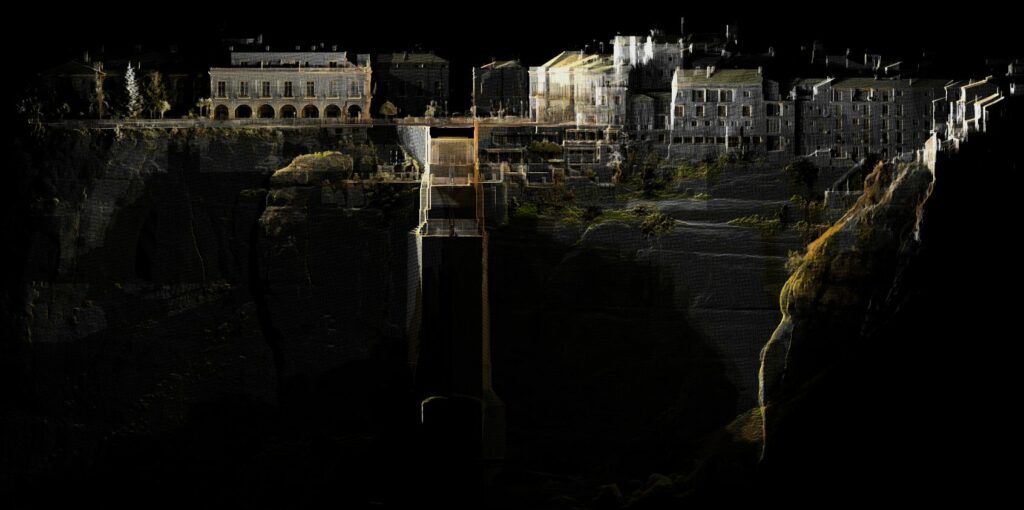

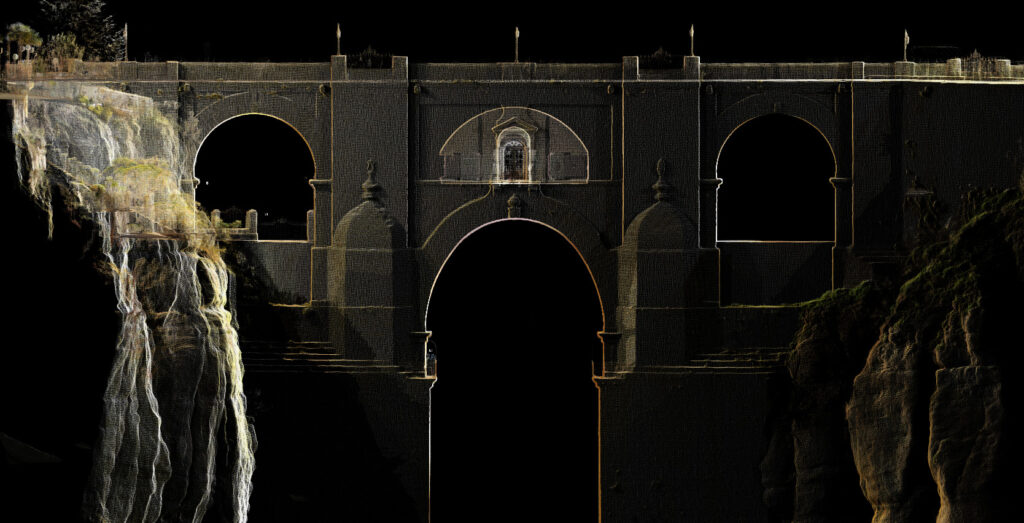

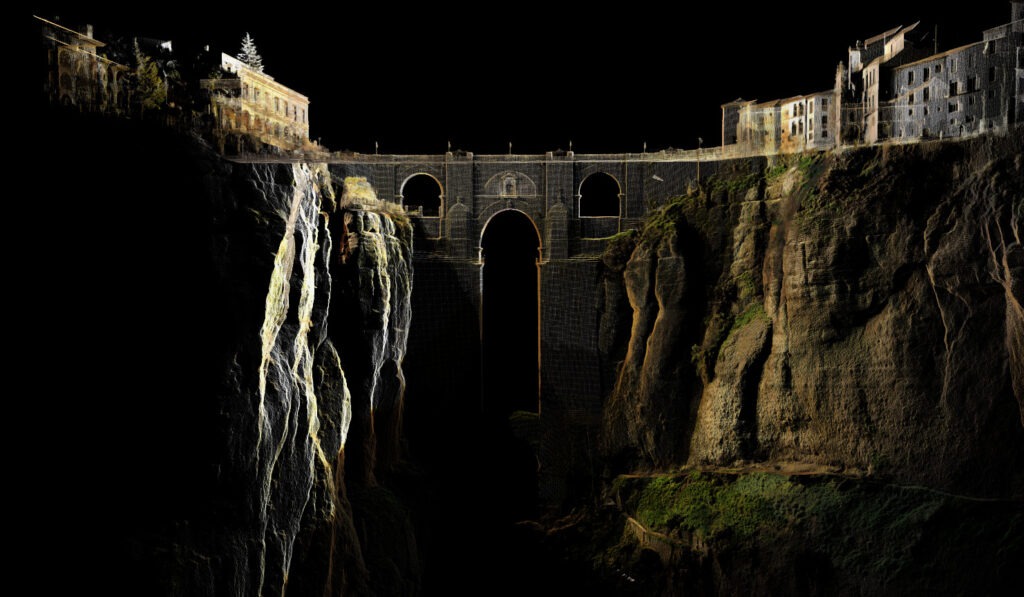

Los datos obtenidos fueron alineados y procesados para generar una nube de puntos de alta densidad que reproduce fielmente la geometría del monumento.
Generación de documentación técnica

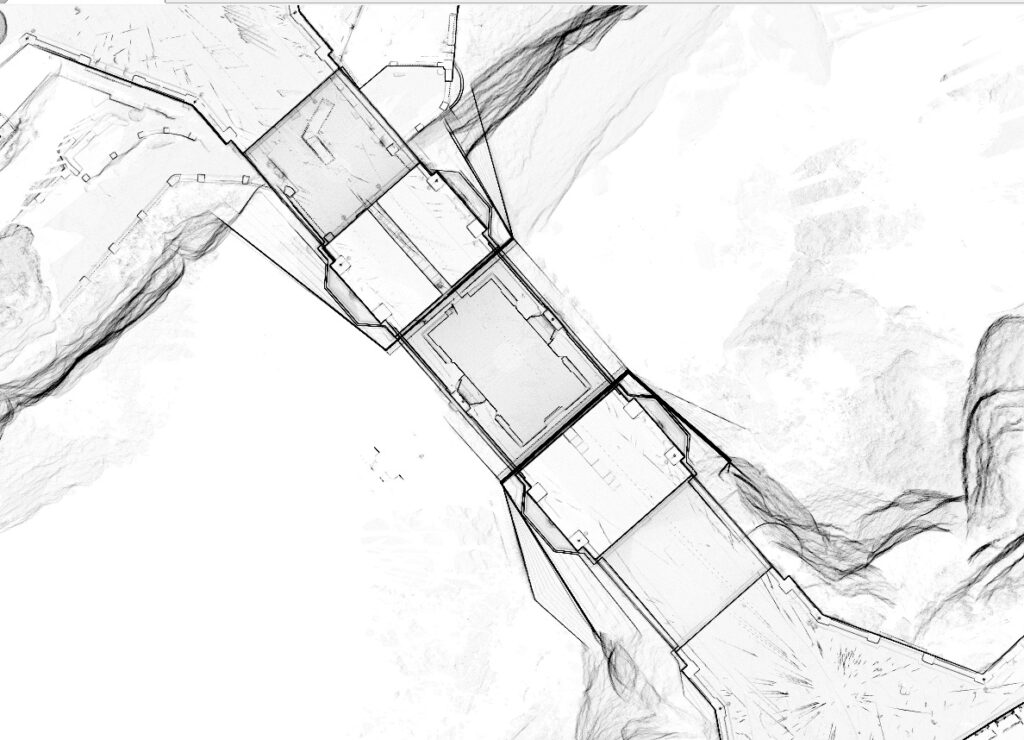

A partir de la nube de puntos se obtuvieron ortofotografías, secciones, alzados y demás documentación gráfica necesaria para apoyar los trabajos de análisis y conservación del puente.
Desarrollo del modelo digital
Toda la información capturada quedó organizada en un modelo digital de alta precisión que facilita futuras actuaciones de inspección, mantenimiento y gestión patrimonial.
El resultado
El proyecto permitió obtener una documentación digital completa del Puente Nuevo de Ronda, proporcionando una base gráfica precisa para el análisis estructural y la planificación de futuras intervenciones. Gracias al escaneado láser 3D fue posible registrar tanto el exterior como los espacios interiores del puente con un elevado nivel de detalle, generando una información difícil de obtener mediante métodos tradicionales.
La nube de puntos y la documentación técnica obtenidas permiten a los equipos de conservación trabajar con datos fiables, reduciendo tiempos de medición, mejorando la toma de decisiones y contribuyendo a la preservación digital de uno de los monumentos más representativos del patrimonio histórico e ingenieril de Andalucía.
