Modelado BIM de equipamiento industrial
Desarrollo del modelo BIM de equipos industriales para planificar la ampliación de una planta de producción, coordinando la implantación de nueva maquinaria con las instalaciones existentes y reduciendo riesgos durante la ejecución
Modelado BIM de equipamiento industrial
Industria
Modelado BIM de equipos industriales
BIM · Revit · Plant 3D
Modelo BIM de equipos, documentación técnica y coordinación de interferencias
Ampliación de planta, coordinación de instalaciones y planificación de obra
El reto
La ampliación de una planta industrial requiere integrar nuevos equipos dentro de una instalación en funcionamiento, donde el espacio disponible, las instalaciones existentes y los recorridos de mantenimiento condicionan el diseño.
Trabajar únicamente con planos 2D dificulta la coordinación entre disciplinas y aumenta el riesgo de detectar interferencias una vez iniciada la obra, generando modificaciones, retrasos y sobrecostes.
El objetivo del proyecto era desarrollar un modelo BIM del nuevo equipamiento industrial que permitiera validar la implantación antes del inicio de los trabajos y coordinar todas las disciplinas sobre una única base digital.
El proceso
El proyecto se desarrolló mediante una metodología BIM orientada a la coordinación de equipos industriales y la validación del diseño antes de su ejecución.
Análisis de la documentación existente
Se recopiló la documentación disponible de la planta y de los nuevos equipos para definir los criterios de modelado y las necesidades de coordinación entre todas las disciplinas implicadas.
Modelado BIM del equipamiento
Se desarrolló el modelo tridimensional de los equipos industriales incorporando su geometría, dimensiones y posición dentro de la planta, garantizando su integración con el resto de las instalaciones.
Coordinación y detección de interferencias
El modelo permitió comprobar la compatibilidad entre equipos, estructura, tuberías e instalaciones MEP mediante procesos de coordinación BIM y detección de colisiones antes del inicio de la obra.
Coordinación y detección de interferencias
A partir del modelo BIM se generó la documentación necesaria para apoyar la fabricación, el montaje y la ejecución del proyecto, manteniendo toda la información centralizada y coordinada.

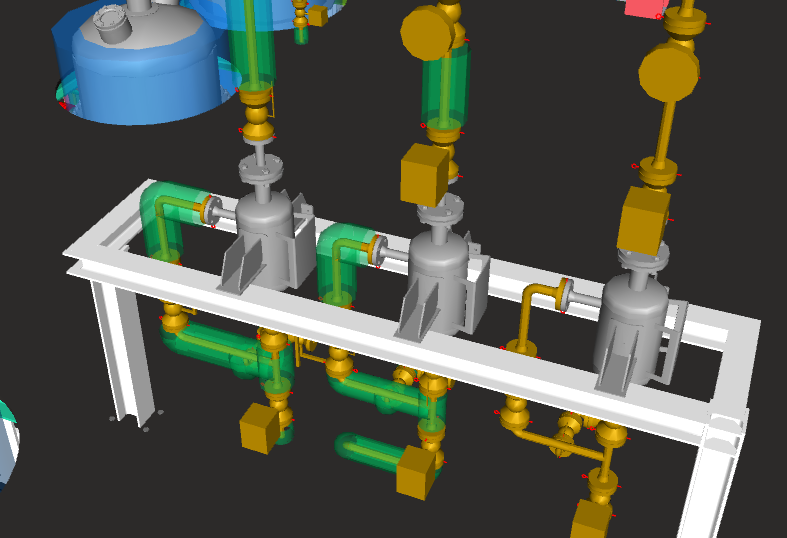

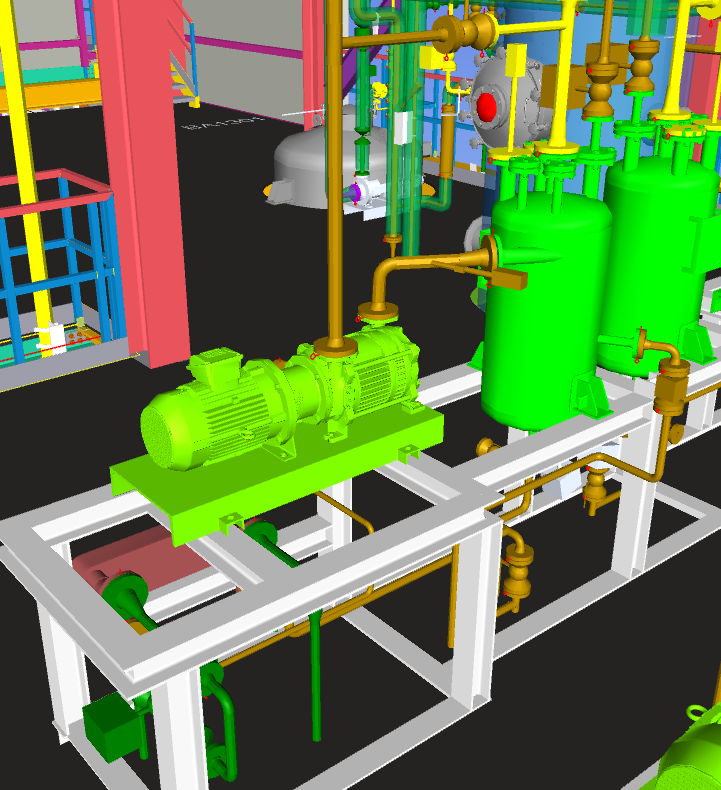

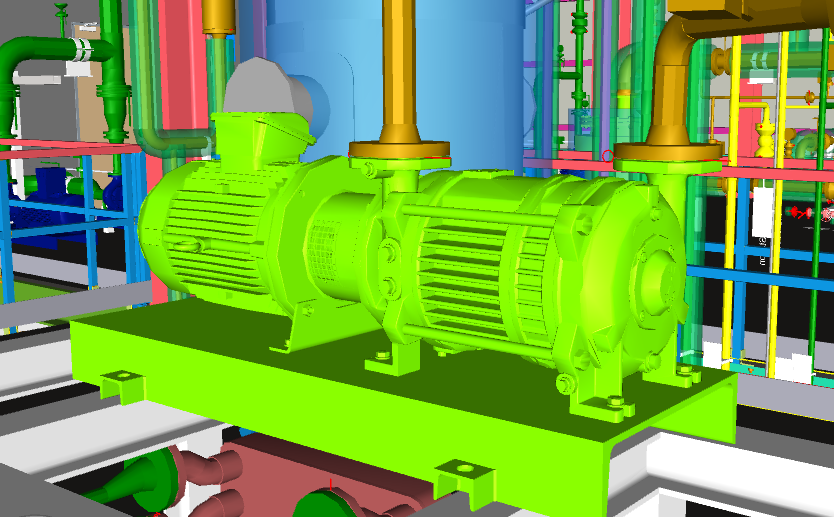

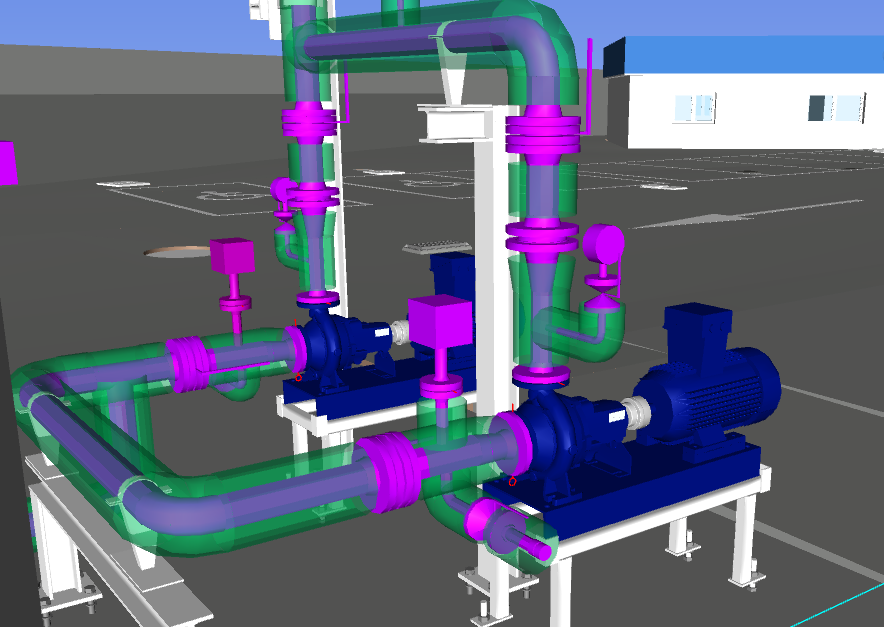

El proyecto en imágenes
El resultado
El proyecto permitió validar digitalmente la implantación del nuevo equipamiento industrial antes del inicio de los trabajos, reduciendo incertidumbres durante la ejecución y mejorando la coordinación entre todos los agentes implicados.
El modelo BIM se convirtió en una fuente única de información para el proyecto, facilitando la planificación de la ampliación, la detección anticipada de interferencias y la generación de documentación técnica coherente para todas las fases de ejecución. Además, el modelo puede reutilizarse posteriormente para tareas de operación, mantenimiento y futuras modificaciones de la instalación.
