Digitalización y gestión inteligente de activos industriales en COMPO EXPERT
Digitalización avanzada de una planta industrial mediante captura de la realidad, modelado 3D, desarrollo de documentación P&ID y estructuración del inventario de activos. Un proyecto orientado a conectar la instalación física con su información técnica para avanzar hacia un entorno digital trazable y preparado para la futura implantación de un Gemelo Digital Operativo.
Digitalización y gestión de activos industriales en COMPO EXPERT
Industria
Captura de la realidad · Modelado BIM · Documentación de proceso · Inventario digital de activos
Escaneado 3D · Nube de puntos · Modelo tridimensional de la instalación, documentación de proceso en desarrollo e inventario estructurado de activos
Nube de puntos, representación tridimensional de la instalación, documentación de proceso en desarrollo e inventario estructurado de activos
Documentación técnica, trazabilidad de activos, operación y mantenimiento industrial y evolución hacia el Gemelo Digital.
El reto
Las instalaciones industriales acumulan a lo largo de su vida útil modificaciones, ampliaciones y sustituciones de equipos que no siempre quedan reflejadas de forma coherente en la documentación técnica. La coexistencia de planos históricos, inventarios independientes y sistemas de información no conectados dificulta conocer el estado real de la planta y localizar la información asociada a cada activo.
En COMPOEXPERT, el reto consiste en evolucionar desde una documentación industrial distribuida hacia un entorno digital estructurado que relacione la geometría real de la instalación con sus equipos, tuberías, instrumentación, documentación de proceso e inventario de activos.
El objetivo es establecer una base de información coherente y trazable que facilite la consulta técnica, reduzca las discrepancias entre documentos y realidad física y siente las bases para futuras aplicaciones de Gemelo Digital.
El proceso
El proyecto combina captura de la realidad, modelado tridimensional, revisión de documentación industrial y estructuración de datos para construir progresivamente una representación digital conectada con la información técnica de la planta.
Captura de la realidad y representación tridimensional
Se ha desarrollado una representación digital de la instalación a partir de técnicas de captura de la realidad mediante nube de puntos y modelado 3D. Esta base geométrica permite documentar la configuración física de la planta y disponer de una referencia sobre la que incorporar y contrastar información técnica.
Desarrollo y actualización de la documentación P&ID
A partir de los diagramas de flujo de proceso (PFD) disponibles, se está trabajando en una documentación P&ID con mayor nivel de definición. El proceso incorpora la identificación de equipos, tuberías, válvulas, instrumentación, conexiones y servicios auxiliares, combinando documentación existente, análisis de la nube de puntos, comprobaciones sobre la instalación y conocimiento de los profesionales de COMPOEXPERT.
Esta metodología permite identificar discrepancias entre la documentación histórica y la configuración real de la planta, avanzando hacia una representación más consistente de los procesos industriales.
Estructuración y conciliación del inventario de activos
El inventario ha evolucionado desde una relación inicial de aproximadamente 700 elementos hasta unas 1.300 referencias. El trabajo se centra en estructurar y conciliar esta información para establecer correspondencias entre cada activo físico, su representación digital, su identificación en los P&ID y los sistemas de gestión de la planta.
El objetivo es mejorar la consistencia de las identificaciones, evitar duplicidades y facilitar la trazabilidad de los activos entre las distintas fuentes de información.
Integración de la información y evolución hacia Gemelo Digital
Los trabajos permiten avanzar desde un modelo principalmente geométrico hacia una estructura digital basada en información relacionada. La integración progresiva de geometría, documentación de proceso e inventario constituye la base para futuras líneas de desarrollo orientadas a conectar el modelo con sistemas GMAO, sensórica e IoT y cuadros de mando industriales.
Esta evolución busca convertir la representación digital en una infraestructura de información útil para la operación, el mantenimiento y la toma de decisiones.

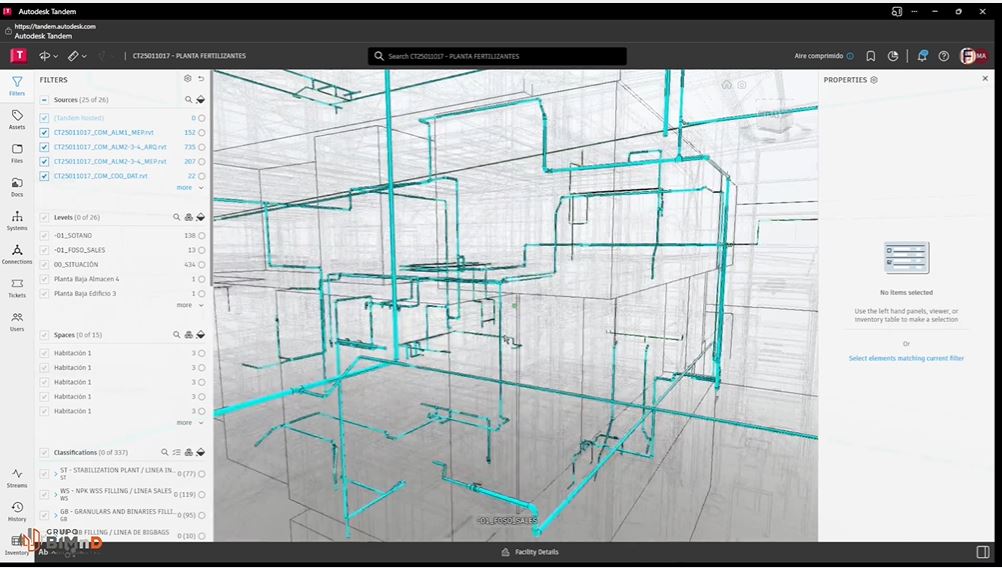

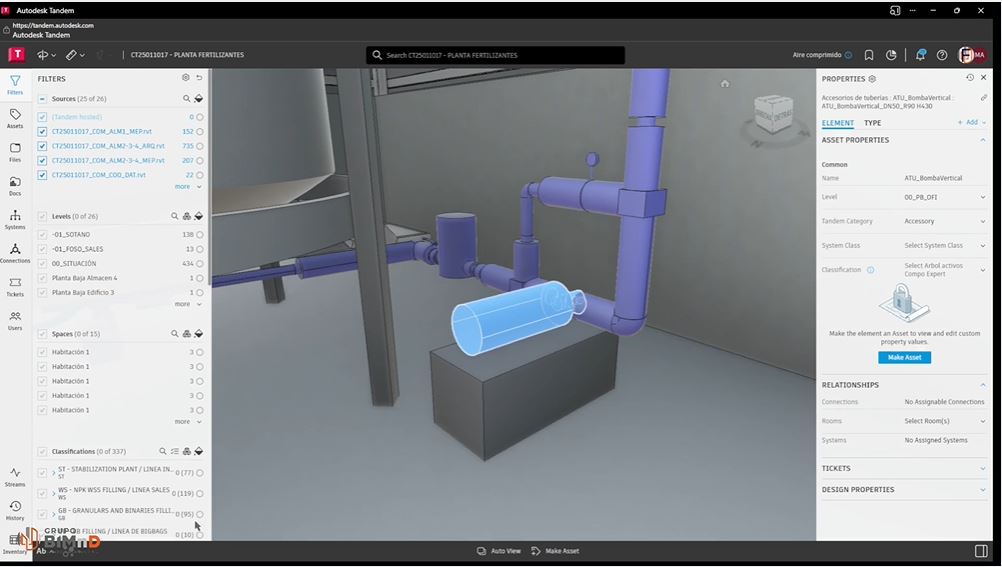

El proyecto en imágenes
El resultado
El proyecto de COMPOEXPERT está permitiendo construir una base digital que conecta la realidad física de la planta con su documentación de proceso y la información asociada a sus activos.
La combinación de captura de la realidad, modelado tridimensional y estructuración de datos facilita la identificación de discrepancias documentales, mejora la trazabilidad de los elementos industriales y sienta las bases para disponer de información técnica más coherente y accesible.
Más allá de la representación geométrica, el valor del proyecto reside en establecer relaciones entre activos, modelo digital, documentación P&ID y sistemas de gestión. Esta metodología favorece la actualización progresiva de instalaciones existentes y prepara la información para futuras aplicaciones de mantenimiento, seguimiento de activos y explotación de datos industriales.
Los trabajos actuales constituyen, además, una base tecnológica para avanzar hacia un Gemelo Digital operativo, con posibilidades de integración futura con sistemas GMAO, IoT, sensórica y herramientas de análisis y visualización de información.
