Rehabilitación del Antiguo Cuartel Automovilístico
Granada
Levantamiento y documentación del estado actual
Escáner Láser 3D, Nube de Puntos, Cámara 360º y Ortofotografía
Nube de puntos, documentación gráfica y levantamiento digital del inmueble
Rehabilitación, demolición, licitaciones públicas y generación de planimetrías
El reto
El antiguo Cuartel Automovilístico, situado en el barrio de Los Pajaritos de Granada, requería una documentación precisa de su estado actual antes de acometer las actuaciones previstas sobre el inmueble. El objetivo era registrar con exactitud toda la geometría del edificio para disponer de una base técnica fiable que permitiera planificar futuras intervenciones y conservar información detallada de una construcción con gran relevancia dentro del proceso de transformación urbana de la zona.
Además, era necesario capturar espacios complejos y elementos de difícil acceso, garantizando que toda la información quedara registrada con precisión independientemente de las condiciones de iluminación o accesibilidad existentes en el edificio.
El proceso
Para documentar el inmueble se desarrolló una metodología de captura basada en tecnologías de escaneado láser 3D, permitiendo registrar tanto los espacios interiores como exteriores con un elevado nivel de detalle y en un plazo muy reducido
Análisis y planificación de la captura
Se realizó un estudio previo del edificio para definir las posiciones de escaneado necesarias y garantizar la cobertura completa de todas las áreas de interés.
Escaneado de espacios interiores
La documentación interior se llevó a cabo mediante 15 posiciones de escaneado, permitiendo capturar con precisión estancias, estructuras y elementos arquitectónicos presentes en el inmueble.
Captura de zonas exteriores
Se completó la toma de datos mediante 8 posiciones adicionales en el exterior, obteniendo una representación completa del edificio y de su entorno inmediato
Registro de elementos singulares

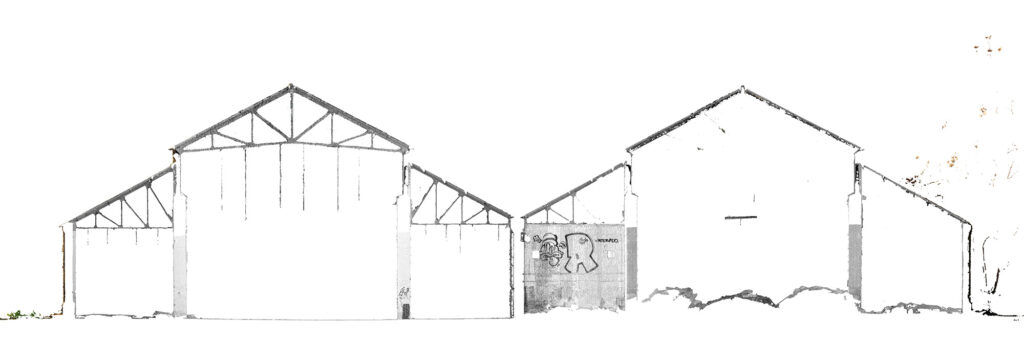

La tecnología empleada permitió documentar zonas complejas y de difícil acceso, incluyendo la cercha de cubierta, coronaciones de muros y espacios sin iluminación natural, asegurando la captura de todos los detalles relevantes del inmueble.
Generación de la documentación digital

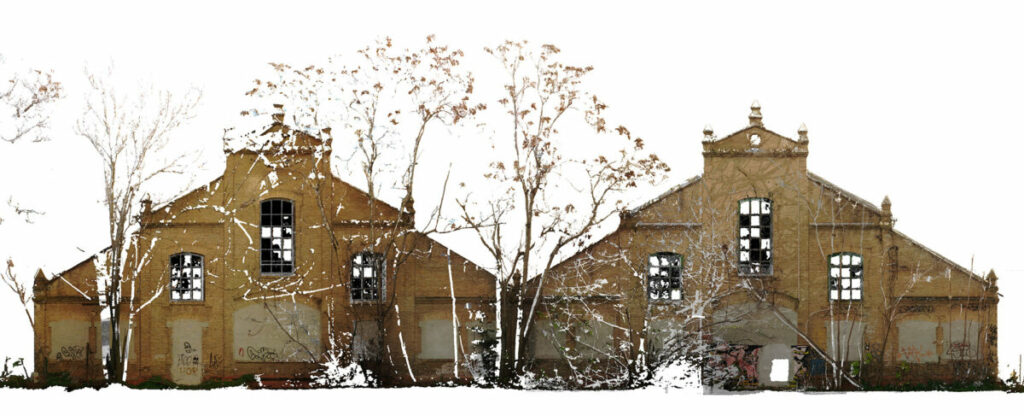

La información capturada fue procesada para generar la nube de puntos y la documentación gráfica necesaria para futuras actuaciones de rehabilitación, demolición y desarrollo de planimetrías.
El resultado
El proyecto permitió obtener una documentación digital completa y precisa del antiguo Cuartel Automovilístico de Granada, registrando con exactitud tanto sus espacios interiores como exteriores antes de su transformación. Gracias al uso de escáner láser 3D fue posible capturar detalles constructivos que habrían resultado difíciles de documentar mediante métodos tradicionales.
La información generada proporciona una base técnica fiable para el desarrollo de proyectos de rehabilitación, demolición, licitación pública y elaboración de planimetrías, reduciendo incertidumbres y facilitando la toma de decisiones durante todas las fases del proyecto. Además, la documentación obtenida constituye un registro digital permanente del inmueble y de su estado previo a las actuaciones urbanísticas previstas
