Digitalización 3D de la Muralla del Castillo de Marbella
Escaneado y documentación de la Muralla del Castillo de Marbella
Marbella, Málaga
Escaneado láser 3D y documentación patrimonial
Escáner Láser 3D, Nube de Puntos y Ortofotografía
Nube de puntos, secciones, alzados y documentación gráfica de alta precisión
Conservación, consolidación y análisis constructivo del monumento
1 jornada de captura y 2 semanas de desarrollo documental
El reto
La intervención se desarrolló dentro de un proyecto de consolidación de la muralla del Castillo de Marbella, una fortificación histórica de gran valor patrimonial situada en el casco antiguo de la ciudad. El principal objetivo era obtener una documentación precisa de los lienzos de muralla y torres conservadas para facilitar su análisis técnico y planificar futuras actuaciones de conservación.
La complejidad del proyecto radicaba en la necesidad de registrar con exactitud tanto la geometría como la textura de los distintos paramentos, permitiendo estudiar espesores de muros, desniveles, deformaciones y características constructivas sin intervenir físicamente sobre el monumento.
El proceso
Para garantizar una documentación completa del recinto amurallado se diseñó una estrategia de captura basada en tecnología de escaneado láser 3D de alta precisión, permitiendo registrar millones de puntos con información geométrica y cromática.
Planificación del itinerario de captura
Se definió una secuencia de posicionamientos que permitiera recorrer todo el recinto de forma continua, asegurando el solape entre capturas y garantizando la correcta unión de la información obtenida.
Escaneado láser 3D a color
La toma de datos se realizó mediante escáner láser 3D con captura de color, registrando con gran nivel de detalle la morfología y textura de cada uno de los lienzos y torres que conforman la muralla.
Captura interior y exterior del recinto
La metodología de trabajo comenzó desde el interior de la fortificación y continuó por la cara exterior de los muros, permitiendo documentar completamente el monumento y obtener información precisa sobre espesores, desniveles y configuración constructiva.
Procesamiento de la nube de puntos

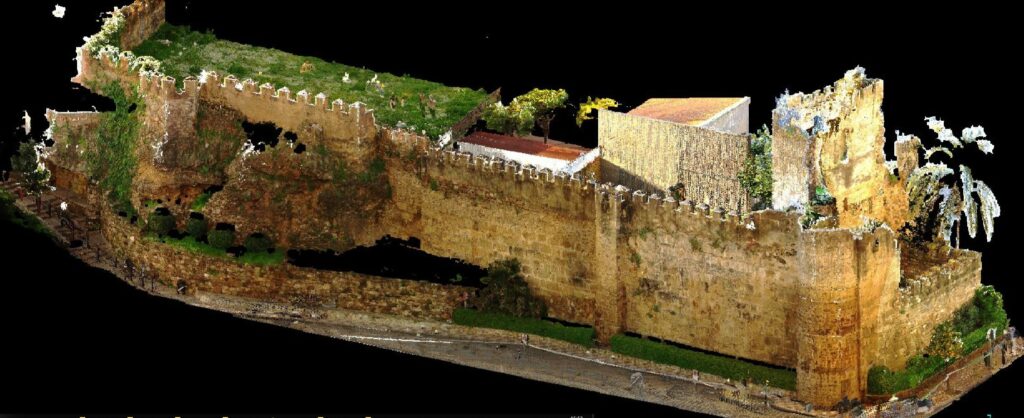

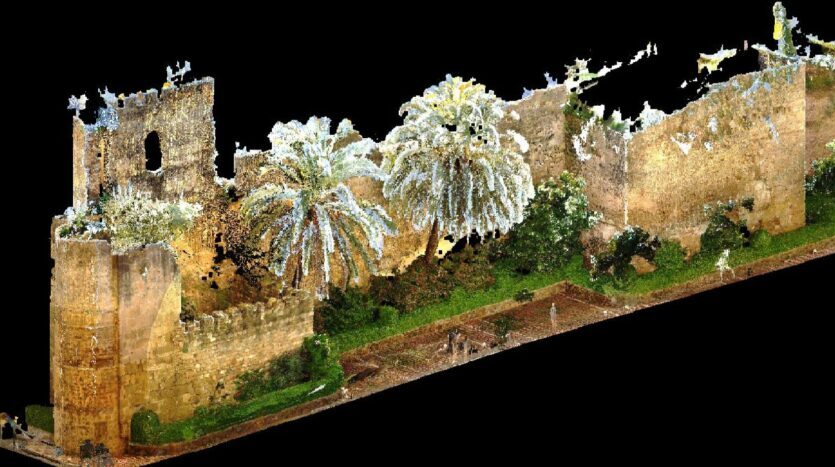

Los datos obtenidos fueron procesados para generar una nube de puntos de alta densidad que reprodujera fielmente la realidad del monumento, sirviendo como base para posteriores análisis y estudios técnicos.
Generación de documentación técnica

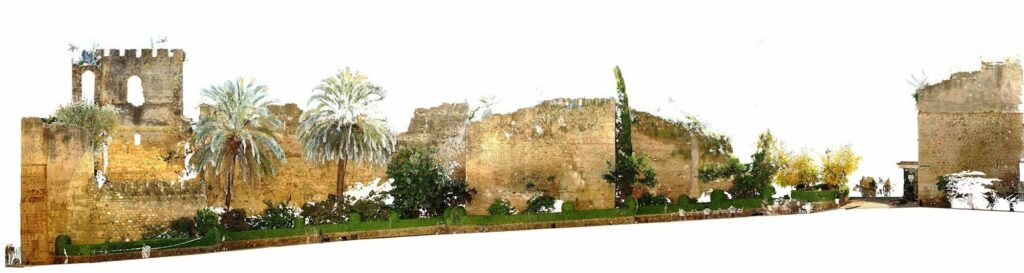

A partir de la nube de puntos se elaboraron distintas proyecciones, alzados y secciones que permitieron obtener información práctica y precisa para la documentación y conservación de la muralla.
El resultado
El proyecto permitió obtener una documentación digital completa y precisa de la muralla del Castillo de Marbella, generando una base gráfica de gran valor para los trabajos de consolidación y conservación del monumento. La nube de puntos obtenida proporciona una representación fiel de la geometría y el estado actual de cada tramo de muralla y de sus elementos defensivos.
Gracias al uso del escaneado láser 3D fue posible obtener información detallada sobre espesores, deformaciones y características constructivas de forma rápida y no invasiva. La documentación generada facilita la toma de decisiones técnicas, mejora la planificación de futuras intervenciones y contribuye a la preservación digital de uno de los conjuntos defensivos más importantes del patrimonio histórico de Marbella.
