Escaneado Láser 3D del Convento de Jerez
Documentación integral de un convento histórico del siglo XV en Jerez de la Frontera mediante escaneado láser 3D, generando una nube de puntos de alta precisión y la planimetría completa del inmueble para futuras actuaciones de conservación, rehabilitación y análisis estructural.
Digitalización 3D del Convento de Jerez
Jerez de la Frontera, Cádiz
Escaneado láser 3D y generación de documentación planimétrica
Escáner Láser 3D, Nube de Puntos y Cámara 360º
Nube de puntos, planimetría completa y documentación gráfica del inmueble
Conservación patrimonial, rehabilitación y análisis estructural
5.300 m² construidos
El reto
El proyecto tenía como objetivo documentar digitalmente un conjunto conventual de gran valor histórico, cuyos orígenes se remontan al año 1430 y que incluye además una iglesia construida en el siglo XVI. La principal dificultad radicaba en la ausencia de documentación gráfica actualizada, lo que impedía disponer de una base fiable para la planificación de futuras actuaciones sobre el inmueble.
Además, el edificio presentaba distintos elementos estructurales con deformaciones y patologías que requerían una documentación precisa para facilitar su análisis y evaluación. Era necesario capturar con exactitud la geometría completa del conjunto, incluyendo espacios interiores, exteriores y elementos arquitectónicos singulares.
El proceso
Para generar una representación digital precisa del convento se desarrolló una metodología basada en tecnologías de captura de realidad, permitiendo documentar miles de metros cuadrados de superficie construida en un plazo reducido y con un elevado nivel de detalle.
Planificación de la captura
Se realizó un estudio previo del inmueble para definir las posiciones de escaneado necesarias y garantizar la cobertura completa de los espacios interiores y exteriores.
Escaneado láser 3D del conjunto
La captura se llevó a cabo mediante tecnología de escaneado láser 3D, realizando un total de 120 escaneos distribuidos estratégicamente por todo el complejo. Esta metodología permitió documentar aproximadamente el 80% de los recintos interiores y la totalidad de las zonas exteriores.
Captura visual complementaria
La toma de datos se complementó con imágenes obtenidas mediante cámara 360º, enriqueciendo la documentación gráfica y facilitando posteriores tareas de análisis y revisión del inmueble.
Procesamiento de la nube de puntos

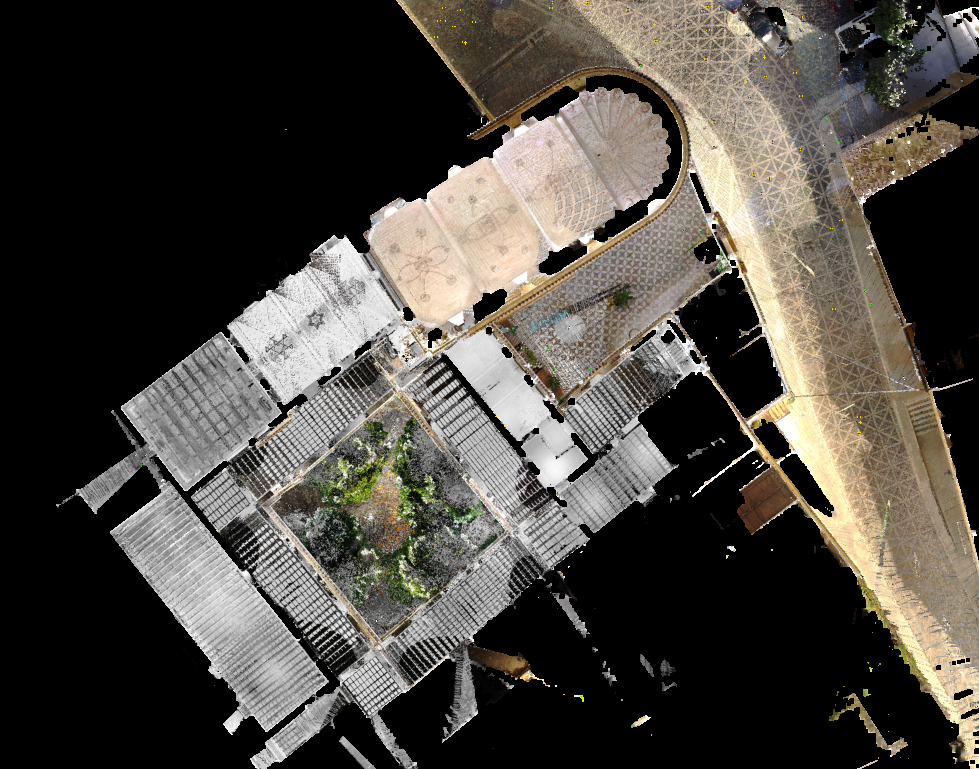

Los datos obtenidos fueron procesados para generar una nube de puntos de alta densidad que reproduce con precisión la geometría completa del convento y de todos sus elementos arquitectónicos.
Desarrollo de la documentación planimétrica
A partir de la información capturada se generó la documentación gráfica necesaria para el desarrollo de futuras actuaciones de conservación, rehabilitación y estudio técnico del edificio.
El proyecto en imágenes
El resultado
El proyecto permitió obtener una documentación digital completa y precisa de uno de los conjuntos históricos más relevantes de Jerez de la Frontera. Gracias al escaneado láser 3D fue posible generar una base gráfica fiable donde anteriormente no existía documentación actualizada, proporcionando a los técnicos una fuente de información precisa para cualquier intervención futura.
La nube de puntos generada y la planimetría resultante permiten analizar el estado real del inmueble, estudiar deformaciones estructurales, detectar patologías constructivas y planificar actuaciones con un alto grado de seguridad. Además, toda la información obtenida constituye un valioso registro digital para la conservación y gestión a largo plazo del patrimonio arquitectónico.
